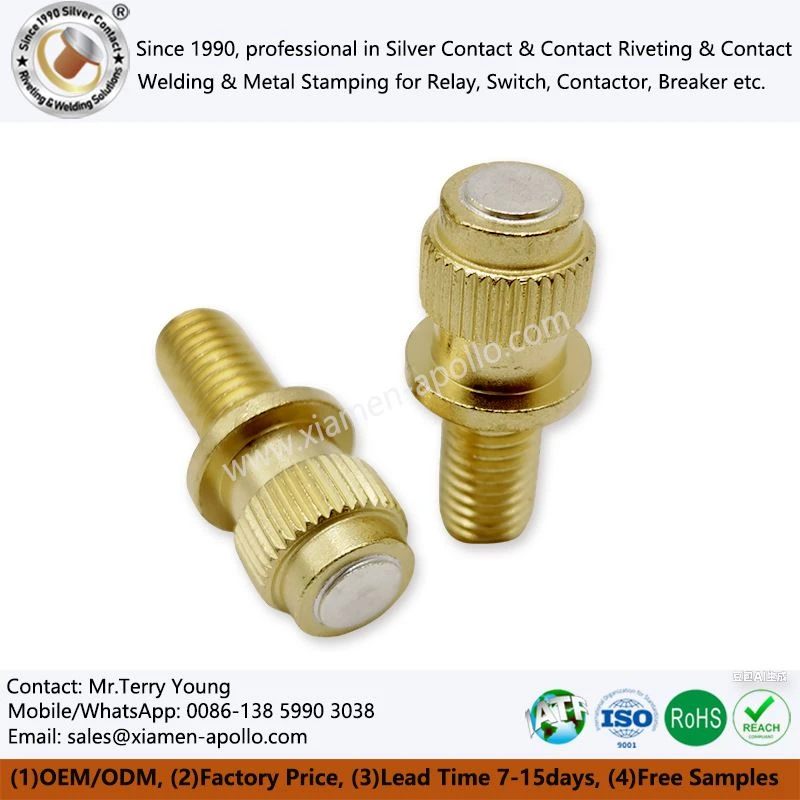

Varjeni medeninasti kontakti vtičnice

Varjeni kontakti medeninastih vtičnic, kot osrednja komponenta električnih povezovalnih sistemov, so ključni deli, sestavljeni iz srebrnih kontaktov in strojno obdelanih vijakov s prefinjenim postopkom varjenja. V različnih električnih napravah in sistemih igrajo ključno vlogo pri vzpostavljanju stabilnih električnih povezav in zagotavljanju nemotenega prenosa toka.

Pošlji povpraševanje

Opis izdelkov

Varjeni kontakti iz medeninaste vtičnice so kritične povezovalne komponente, zasnovane posebej za-avtomobilske elektronske akumulatorske sisteme višjega cenovnega razreda. Z naprednimi varilnimi postopki so visoko prevodne srebrne konice natančno privarjene na avtomobilske vijake z visoko-trdnostjo, kar zagotavlja vrhunsko zanesljivost pri visoki-napajanju toka in močnih vibracijskih okoljih.

Struktura materiala

Srebrni kontaktni material

Srebro ima izjemno visoko električno prevodnost in odlično odpornost proti obloku, zaradi česar se pogosto uporablja v električnih kontaktnih aplikacijah. Njegov nizek kontaktni upor zmanjša nastajanje toplote in izboljša stabilnost električnega sistema za natančno varjenje medeninastih delov.

Strojno obdelani vijaki iz bakrene zlitine

Del vijaka je običajno strojno obdelan iz visoko{0}}trdnih bakrovih zlitin, ki imajo dobro prevodnost in mehansko trdnost za kontaktno varjenje medeninastega stikala.

Stabilnost varilne površine

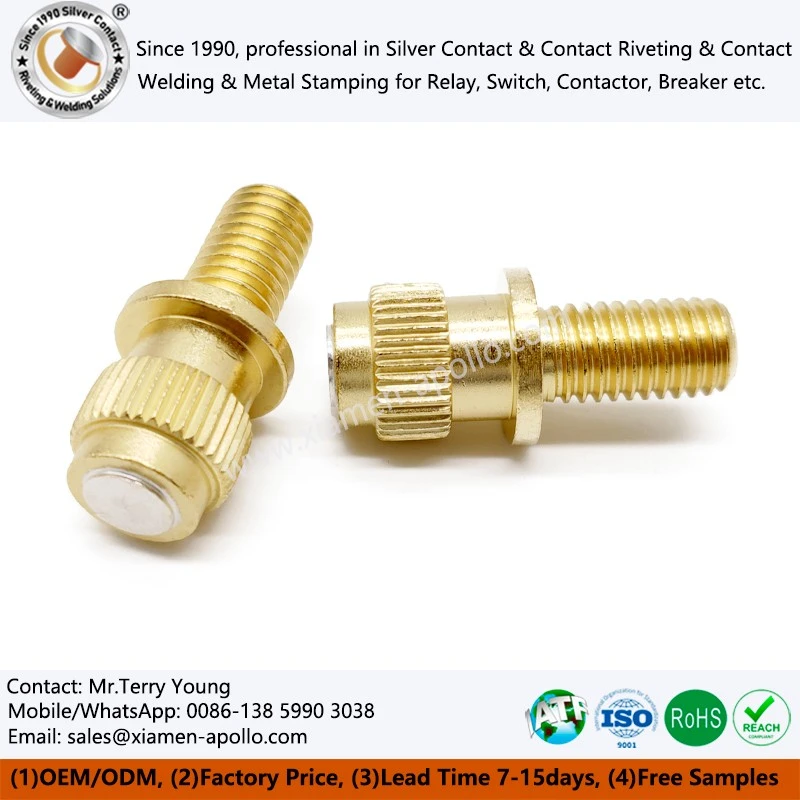

S posebnimi postopki varjenja se med kontakti in strukturnimi komponentami oblikuje stabilna metalurška vez, ki preprečuje zrahljanje med dolgotrajno-uporabo varjenih medeninastih priključnih sklopov.

Precision Welding for Brass Parts

Proizvodni proces

Priprava in pregled surovin

Izbrane so visoko{0}}natančne palice iz bakrove zlitine (CuZn30 in CuZn37) in srebrovi materiali (AgCuO10/AgSnO2). Pred skladiščenjem se kemična sestava testira s spektrometrom, hkrati pa se preskusi prevodnost bakrove zlitine, da je večja ali enaka 28 % IACS, čistost srebrovega materiala pa je večja ali enaka 99,9 %.

CNC struženje

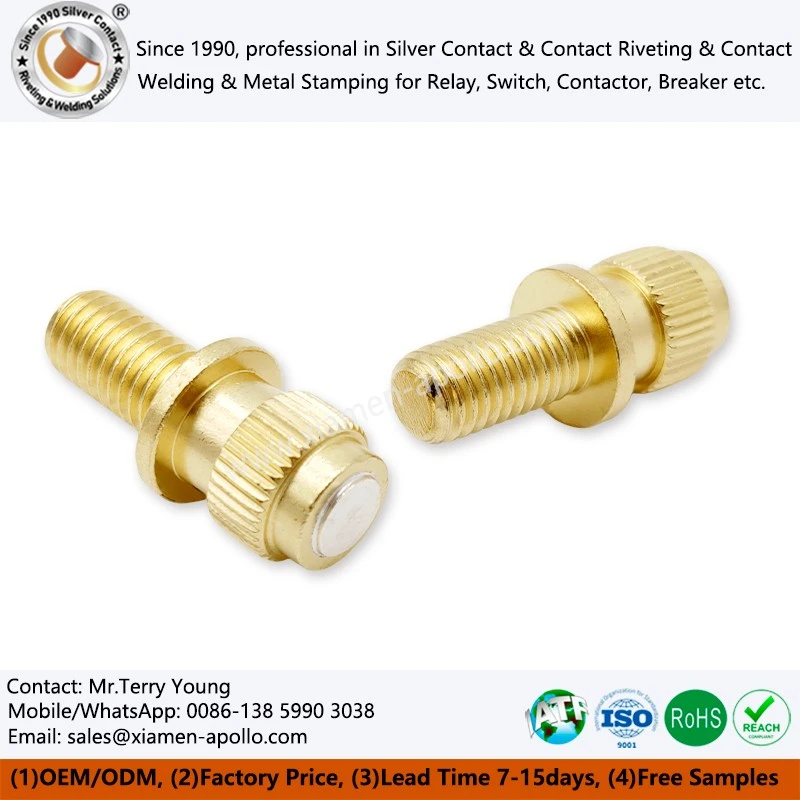

Za izvajanje integriranega struženja palic iz bakrove zlitine se uporablja visoko{0}}natančna CNC stružnica, opremljena s prilagojenimi vpenjali in rezalnimi orodji. Natančnost obdelave je nadzorovana v območju ±0,005 mm, pri čemer se natančno izpolni zunanji premer vijaka, dolžina, navoj in druge strukturne značilnosti brez sekundarne obdelave za varjenje z medeninastim relejem.

Kontakt Predobdelava

Pred varjenjem srebrnih kontaktov se izvede profesionalno površinsko čiščenje in aktivacijska obdelava, da se temeljito odstrani površinsko olje, oksidne plasti in nečistoče. Po obdelavi končna površina kontaktne površine doseže Ra manj kot ali enako 0,8 μm, kar znatno izboljša kasnejšo trdnost spoja pri varjenju in zagotovi stabilnost varjenja za varjene medeninaste končne sklope.

Varilni sklop

Za natančno poravnavo predhodno obdelanih srebrnih kontaktov s strojno obdelanimi vijaki je uporabljen stabilen in zanesljiv postopek varjenja. Temperatura varjenja je strogo nadzorovana na 800-850 stopinj, da se zagotovi tesna vez med obema, brez popuščanja ali nepopolnega varjenja, kar zagotavlja stabilno prevodnost za kontaktno varjenje medeninastega stikala.

Application and Production Technologies of Welded Brass Socket Contacts

Način pakiranja

Za natančno varjenje medeninastih delov velike in-posebne velikosti je sprejet štiri-sistem zaščitne embalaže. Notranja plast je izdelana iz bisernega bombaža, ki je posamično zavit in se tesno prilega konturi izdelka; srednja plast je zatesnjena z -zunanjo embalažo visoke trdnosti za izboljšanje splošne zaščitne togosti; zunanji sloj je opremljen s standardno paleto za enostavno nakladanje in razkladanje z viličarjem ter zlaganje razsutega tovora; na koncu je okoli -ovita folija, odporna na vlagoKontaktno varjenje medeninastega stikalain ojačan s kabelskimi vezicami za izolacijo vlage in prahu, hkrati pa preprečuje zrahljanje embalaže in zagotavlja, da je izdelek dostavljen kupcu nedotaknjen.

PRODUCT PACKAGING PROCESS for Welded Brass Socket Contacts
