Kaj so deli manganinskega šantnega releja za merjenje EV?

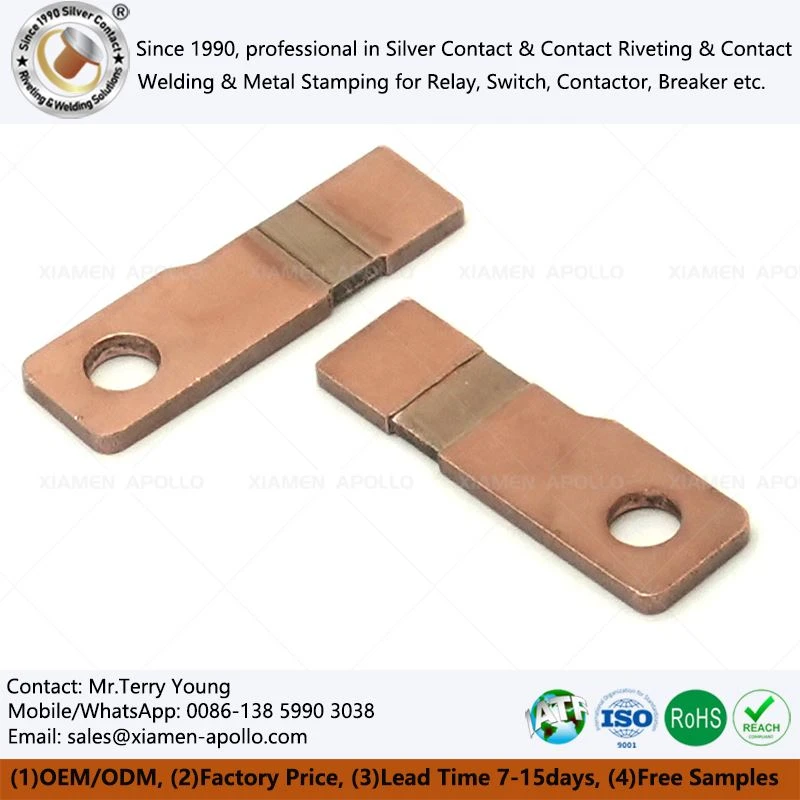

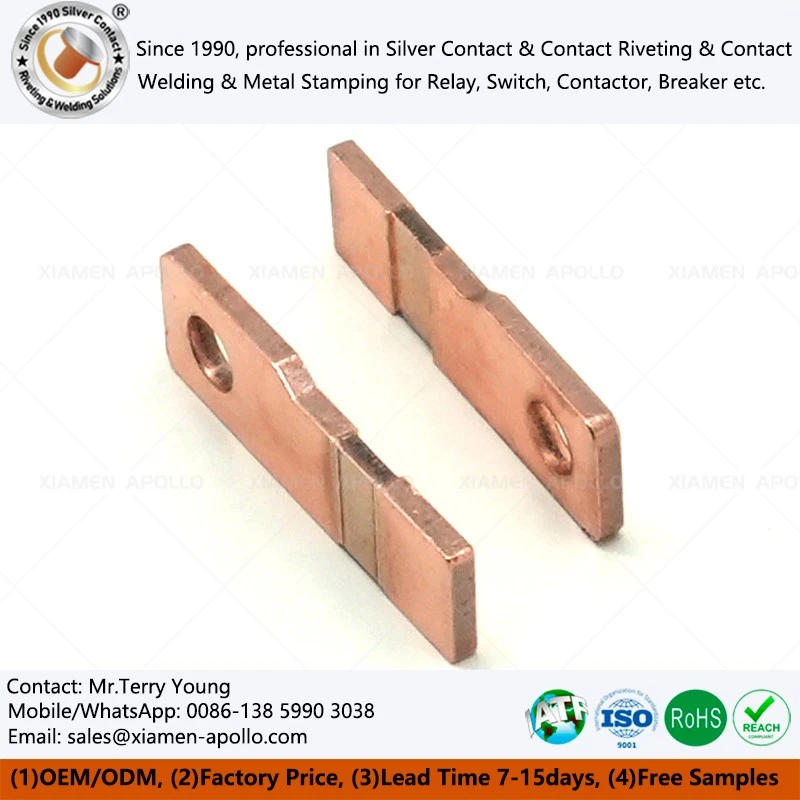

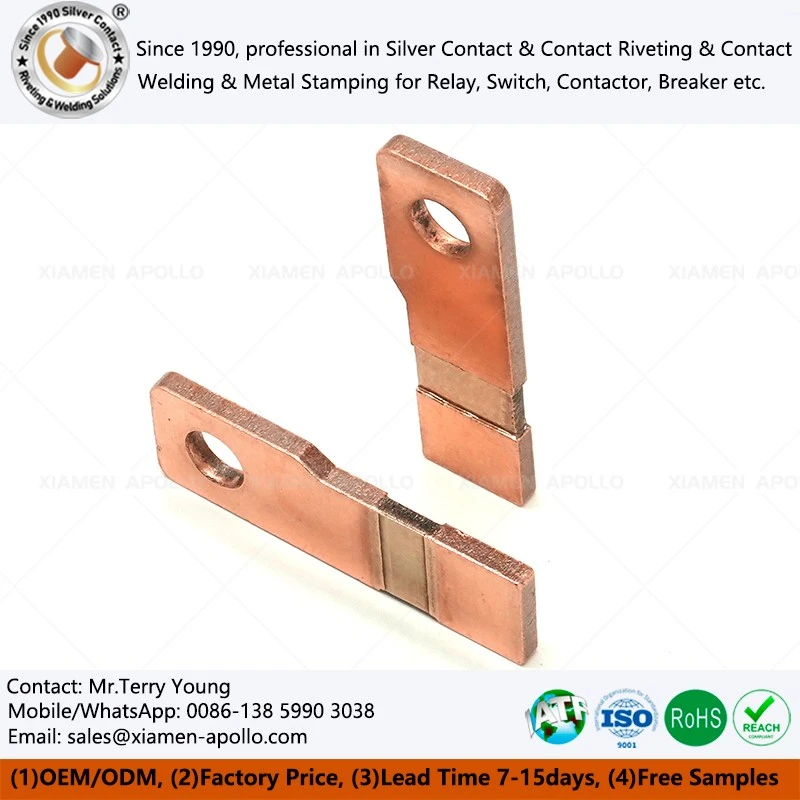

Manganinski shuntni deli merilnega zaskočnega releja EV združujejo bakreni priključni odsek z manganinskim upornim odsekom, da zagotovijo določeno električno upornost v sklopih merilnih zaskočnih relejev. Bakreni in manganinski trakovi so spojeni z varjenjem z elektronskim žarkom, nato obdelani z natančnim žigosanjem, toplotno obdelavo in ultrazvočnim čiščenjem. Prilagojena proizvodnja podpira zasnove relejev pametnih števcev, ki zahtevajo nadzorovan upor, ponovljivo geometrijo sponk in dosledno integracijo z električnim merilnim vezjem.
Struktura materiala in električna funkcija žigosanih delov manganinskega šanta EBW
Zakaj kombinirati baker in manganin?
Baker in manganin opravljata različne električne funkcije v isti komponenti. Baker podpira terminalsko povezavo, medtem ko manganin oskrbuje odporni del. Kombinacija materialov lahko zmanjša potrebo po ločenih delih, pod pogojem, da varjeni vmesnik in končna geometrija izpolnjujeta električne in mehanske zahteve aplikacije.

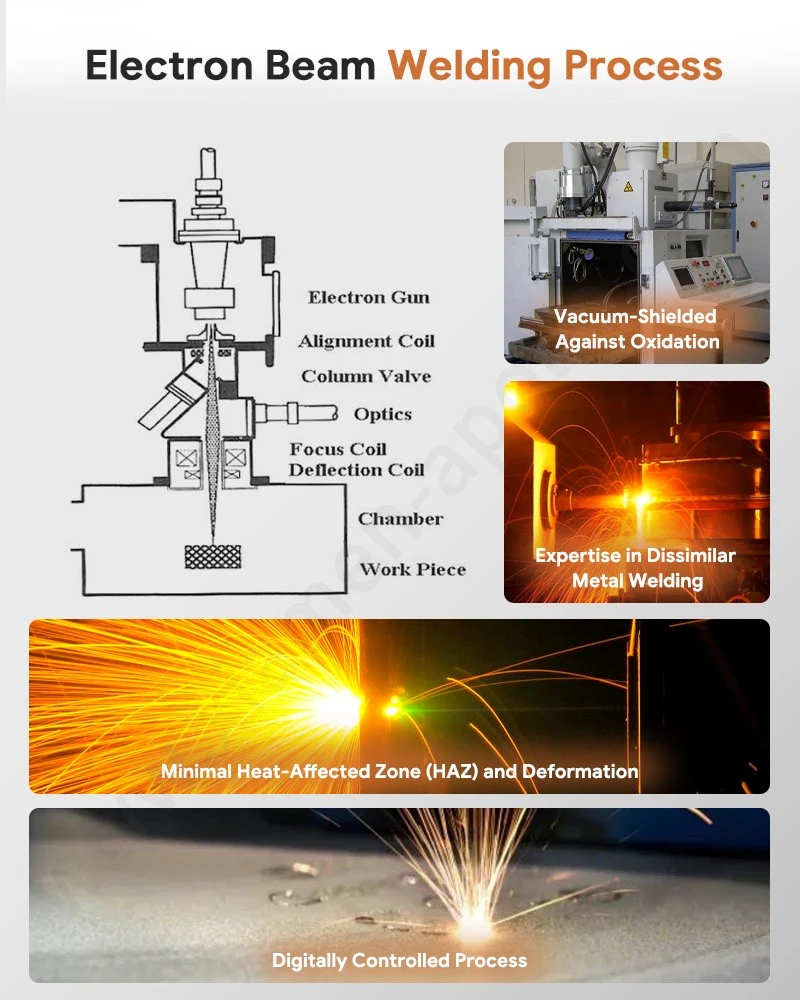

Varjenje raznovrstnih trakov z elektronskim žarkom
Varjenje z elektronskim žarkom združi bakreni trak in trak iz manganina pred vtiskovanjem. Zasnova spoja mora upoštevati združljivost materiala, poravnavo trakov, kontinuiteto zvara ter učinke poznejšega oblikovanja in toplotne obdelave. Varilne parametre je treba kvalificirati za navedene razrede materiala in debeline odsekov.

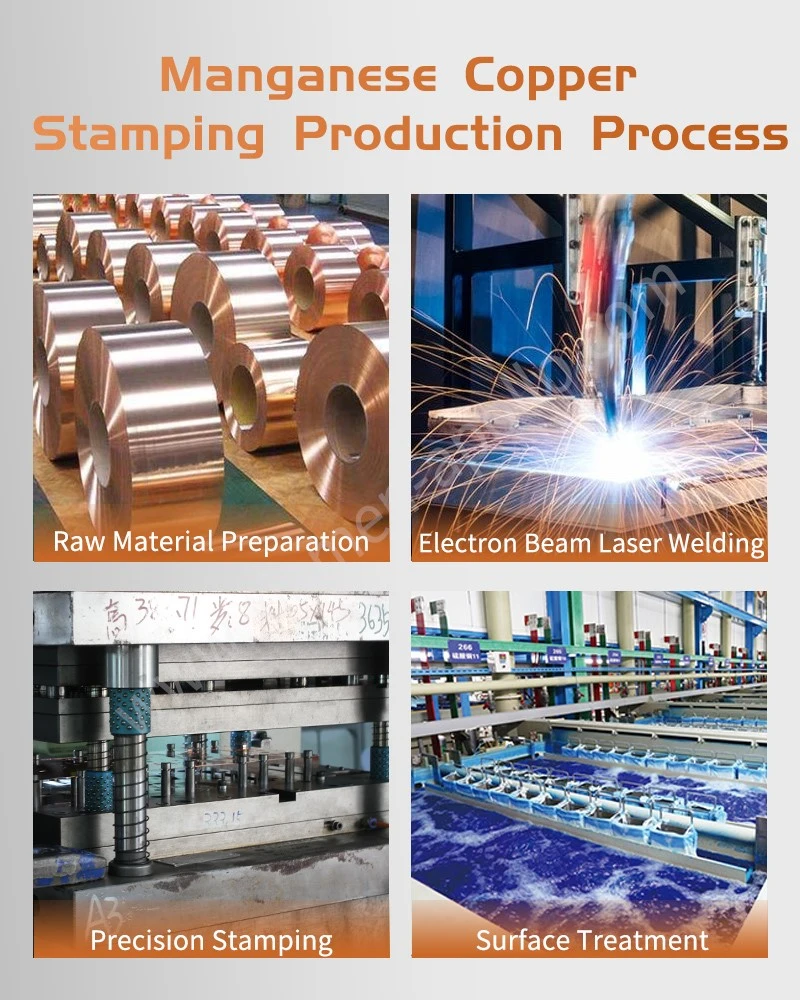

Proizvodni proces in natančno inženirstvo kakovostnega manganinskega šanta
Progresivno žigosanje
Surovi bimetalni trakovi se dovajajo v visokohitrostne mehanske stiskalnice, opremljene s progresivnimi matricami iz karbidne trdine. Konfiguracija orodja izvaja operacije rezanja, prebadanja in kovanja v enem samem prehodu, kar zagotavlja visoko ponovljivost v velikih proizvodnih serijah.
Toplotno žarjenje in razbremenitev napetosti
Toplotno žarjenje po žigosanju odpravlja notranje mehanske napetosti, ki nastanejo med hladnim delom. Ta stabilizacijski korak zaklene končne fizične dimenzije in prepreči zvijanje med nadaljnjimi fazami sestavljanja ali spajkanja.
Ultrazvočno večstopenjsko čiščenje
Deli so podvrženi avtomatiziranemu ciklu ultrazvočnega čiščenja z več rezervoarji z uporabo specializiranih vodnih topil. Ta postopek popolnoma odstrani mazivo za vlečenje, drobne kovine in organske ostanke, kar daje kemično čisto površino, pripravljeno za integracijo releja.
Vrstno optično in uporno sortiranje
Vsaka proizvodna serija gre skozi visoko natančne optične profilne projektorje in avtomatizirane sisteme za razvrščanje upornosti mikroohmov. Vsaka komponenta, ki pade izven tesnega električnega tolerančnega okna, se pred pakiranjem samodejno zavrne.
Pogosta vprašanja o varjenem šuntu z elektronskim žarkom
Zakaj sta baker in manganin spojena z varjenjem z elektronskim žarkom?
+
-
Baker in manganin imata različne električne lastnosti, zato lahko vsak material opravlja določeno vlogo v komponenti. Varjenje z elektronskim žarkom ustvari spojen trak za naknadno žigosanje.
Kakšen je tipičen temperaturni koeficient upora (TCR) za te uporovne šantove z nizkim TCR z manganinom?
+
-
Segment manganina vzdržuje izjemno nizko vrednost TCR znotraj plus ali minus 20 krat 10 na potenco minus 6 na Kelvin v normalnih delovnih termičnih intervalih, kar zagotavlja minimalno merilno napako med sezonskimi temperaturnimi nihanji.
Ali je mogoče vrednosti odpornosti po meri doseči s strukturnimi prilagoditvami?
+
-
Da, vrednosti upora se prilagodijo s spreminjanjem dimenzij dolžine, širine in debeline osrednjega manganinskega okna med fazami natančnega žigosanja in laserskega obrezovanja.
Katere dimenzijske tolerance je mogoče ohraniti med množično proizvodnjo?
+
-
Naše visokohitrostno orodje za progresivno žigosanje ohranja stroga toleranca dolžine in širine plus ali minus 0,03 mm ter tolerance debeline do plus ali minus 0,015 mm.
Kako ti zaskočni releji pametnega števca z manganinskim žigom prispevajo k natančnosti merjenja števca energije?
+
-
S kombiniranjem stabilnih upornih karakteristik z nizkim kontaktnim uporom na bakrenem vmesniku shunt zagotavlja dosledne padce napetosti, sorazmerne s tokovnim tokom, brez popačenja signala.
kontaktirajte nas
Oddajte odobreno risbo, ciljno odpornost, razrede materiala in letno povpraševanje za inženirski pregled po meriDeli zaskočnega releja za merjenje EV Manganin Shunt. Pred izdajo naslednjega OEM ali veleprodajnega naročila potrdite kvalifikacijo varjenja, zmožnost žigosanja, inšpekcijske zahteve in proizvodno zmogljivost.
