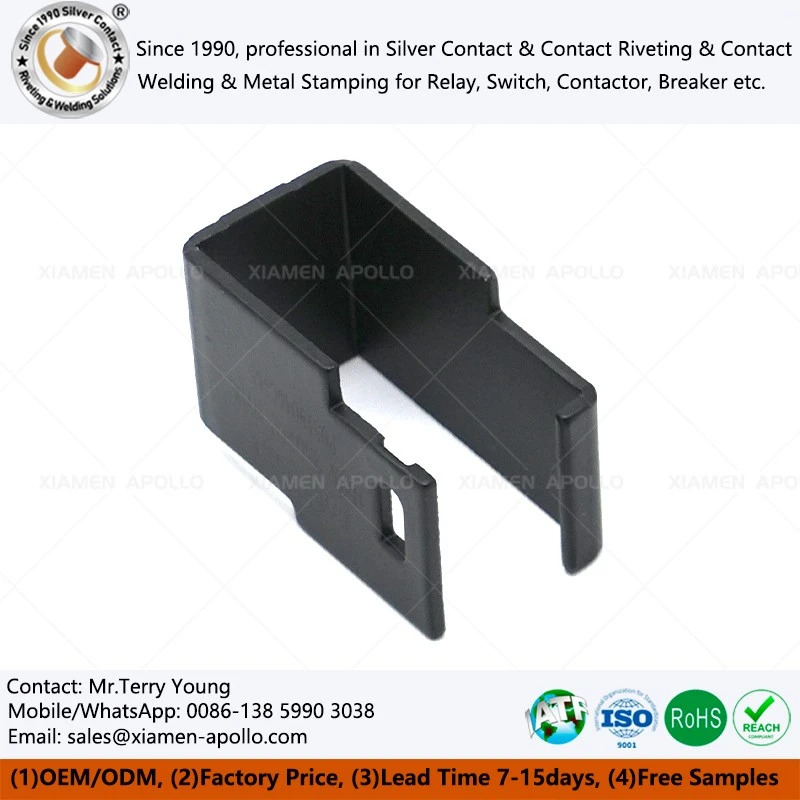

Kaj je ohišje relejnega ščita?
Ohišje relejnega ščita je oblikovano pločevina-kovinsko ohišje, ki se uporablja okoli magnetnih zaskočnih relejev v sklopih-števcev električne energije za zmanjšanje izpostavljenosti releja zunanjim elektromagnetnim motnjam. Ohišje uporablja hladno{3}}valjano pločevino iz ogljikovega jekla s pra-prevlečeno površino, z dimenzijami, odprtinami, montažnimi vmesniki in detajli za oblikovanje, izdelanimi po risbi stranke. Vzorci po meri, usklajevanje orodij in serijska proizvodnja so na voljo za programe relejev, pametnih-števcev in nizko-napetostnih električnih komponent.
Tehnične specifikacije in materiali zaščitnega pokrova releja
| Tehnični parameter | Specifikacija Standard |
|---|---|
| Osnovni material | Hladno valjano ogljikovo jeklo (SPCC / SPCD / SPCE) |
| Površinska obdelava | Elektrostatični praškasti premaz (epoksi / poliester) |
| Magnetna prepustnost | Visoka učinkovitost magnetne zaščite za nizkofrekvenčna polja |
| Dielektrična trdnost | >3,0 kV / 1 min (razpad izolacije praškastega premaza) |
Proizvodni proces in zaporedje oblikovanja pokrova relejnega ščita
Rezanje in brušenje pločevine
Hladno{0}}valjana pločevina iz ogljikovega jekla je pripravljena v skladu z zahtevano geometrijo surovca. Rezanje in brušenje vzpostavita profil materiala pred nadaljnjimi operacijami prebijanja, upogibanja ali oblikovanja.
Prebijanje in oblikovanje
Zahtevane luknje, reže in elementi ohišja so oblikovani v skladu z odobreno geometrijo. Zaporedje oblikovanja je izbrano glede na strukturo ohišja, da se nadzoruje deformacija okoli pritrdilnih točk in prostih območij relejev.
Upogibni in montažni vmesniki
Zavoji in prirobnice vzpostavijo končni profil ohišja in njegovo razmerje s sklopom releja. Montažne vmesnike je treba preveriti v primerjavi s pripadajočimi komponentami, ker lahko že majhna geometrijska odstopanja vplivajo na namestitev ali oddaljenost od motenj.
Priprava-praškastega premaza
Po oblikovanju kovine ohišje prejme določeno pripravo površine in pra-prevleko. Zahteve glede premaza morajo opredeliti zahtevano končno obdelavo, območja pokritosti in vse površine, ki ne smejo biti premazane za električno ali mehansko montažo.
Magnetna zaščitna funkcija ščita za elektromagnetne motnje
Okolje zaklepnega releja
Magnetni zaskočni rele ohranja svoje preklopno stanje brez neprekinjenega napajanja tuljave.
Struktura ščita iz ogljikovega jekla
Ohišje iz ogljikovega jekla zagotavlja feromagnetno ohišje okoli določenega območja releja.
Nadzor zunanjih motenj
Ohišje ščita magnetnega zaskočnega releja je namenjeno zmanjšanju izpostavljenosti releja zunanjim elektromagnetnim motnjam znotraj določenega merilnega sklopa.
Integracija merilnika
Pri pametnih števcih električne energije, ki uporabljajo magnetne zaskočne releje, mora geometrija ohišja ustrezati ohišju releja, sponkam, strukturi PCB in okoliškemu ohišju.
kontaktirajte nas
Za nujnoOhišje relejnega ščitaprojekt, zdaj pošljite 2D/3D risbo, kakovost ogljikovega jekla, debelino pločevine, zahteve za pra-prevleko in ciljno količino za inženirski pregled, načrtovanje prototipa in tovarniško ponudbo.
