Primarna funkcija visoko{0}}napetostnega enosmernega kontaktorja je nadzor preklapljanja tokokrogov. V enosmernem tokokrogu kontaktor to nalogo opravi prek svojih notranjih kontaktov, ko mora odklopiti ali povezati tokokrog. Za razliko od kontaktorjev za izmenični tok morajo kontaktorji za enosmerni tok odpraviti pomanjkanje naravne ničelne{3}}točke prehoda za enosmerni tok pri odklopu, zaradi česar je potrebna bolj izpopolnjena zasnova-gašenja obloka.
Glavne komponente visoko-napetostnega enosmernega kontaktorja vključujejo elektromagnet, kontaktni sistem in mehansko strukturo. Ko kontaktor poveže tokokrog, elektromagnet ustvari magnetno polje, skozi katerega teče tok, pritegne kontakte, da se sklenejo in tako sklenejo tokokrog. Ko je treba odklopiti tokokrog, je elektromagnet de-izklopljen, kontakti pa se pod delovanjem vzmeti ločijo in prekinejo tok. V tem procesu služi čisto železo v nosilcu releja EV kot ključna strukturna podporna komponenta elektromagnetnega sistema, njegova prepustnost in mehanska trdnost pa neposredno vplivata na odzivno hitrost elektromagneta in stabilnost njegove privlačne sile.
V visoko-napetostnem okolju enosmernega toka je električni oblok, ki nastane med prekinitvijo kontakta, glavni dejavnik, ki vpliva na življenjsko dobo kontaktorja. Za učinkovito krmiljenje obloka sodobni visoko-napetostni enosmerni kontaktorji običajno uporabljajo zaprto votlino v kombinaciji s tehnologijo magnetnega razpihovanja obloka ali gašenja vodikovega obloka. V tem primeru zmogljivost električnega žigosanja iz čistega železa za kontaktor EV DC neposredno vpliva na doslednost delovanja elektromagnetnega pogonskega mehanizma. Visoko{5}}čistote iz čistega železa lahko zagotovijo manjšo magnetno upornost in višjo gostoto magnetnega pretoka nasičenosti, s čimer izboljšajo prekinitveno zmogljivost kontaktorja.
Zasnova visokonapetostnih enosmernih kontaktorjev zahteva skrbno upoštevanje naslednjih vidikov:
Prvič, izolacijska učinkovitost. Ker morajo visoko{1}}napetostni enosmerni kontaktorji prenesti visoke napetosti (običajne specifikacije segajo od 450 V do 1000 V ali celo višje), je zasnova njihovega izolacijskega sistema ključnega pomena. Običajno se v notranjosti uporabljajo visoko{5}}kakovostni izolacijski materiali, lezične poti in razmiki pa so racionalno zasnovani, da zagotovijo varnost in zanesljivost v razmerah visoke-napetosti.
Drugič, odpornost na oblok. Generiranje obloka je velik tehnični izziv v-visokonapetostnih enosmernih tokokrogih. Optimizacija kontaktnih materialov (kot je uporaba zlitin na osnovi srebra-ali kontaktov iz volframovega bakra) in strukture komore za gašenje obloka-lahko učinkovito zmanjša erozijo kontaktov zaradi energije obloka in tako podaljša življenjsko dobo. Medtem pa železni nosilec za rele EV DC kot ključna strukturna komponenta, ki povezuje elektromagnetni sistem in kontaktni sklop, zaradi svoje dimenzijske natančnosti in mehanske trdnosti pomembno vpliva na stabilnost obločne-gasilne reže.
Tretjič, odvajanje toplote in toplotno upravljanje. V pogojih visoke napetosti in visokega toka lahko kontaktorji proizvedejo veliko Joulove toplote. Zasnova običajno vključuje učinkovite poti toplotnega prevoda in strukturo za odvajanje toplote v ohišju, da se zagotovi dolgoročna -stabilnost delovanja. Okostje releja HVDC, izdelano iz čistega železa, ne opravlja le funkcije magnetnega vezja, temveč sodeluje tudi pri oblikovanju poti toplotnega prevoda. Visoko-kakovostno ogrodje iz čistega železa pomaga zmanjšati lokalni dvig temperature.

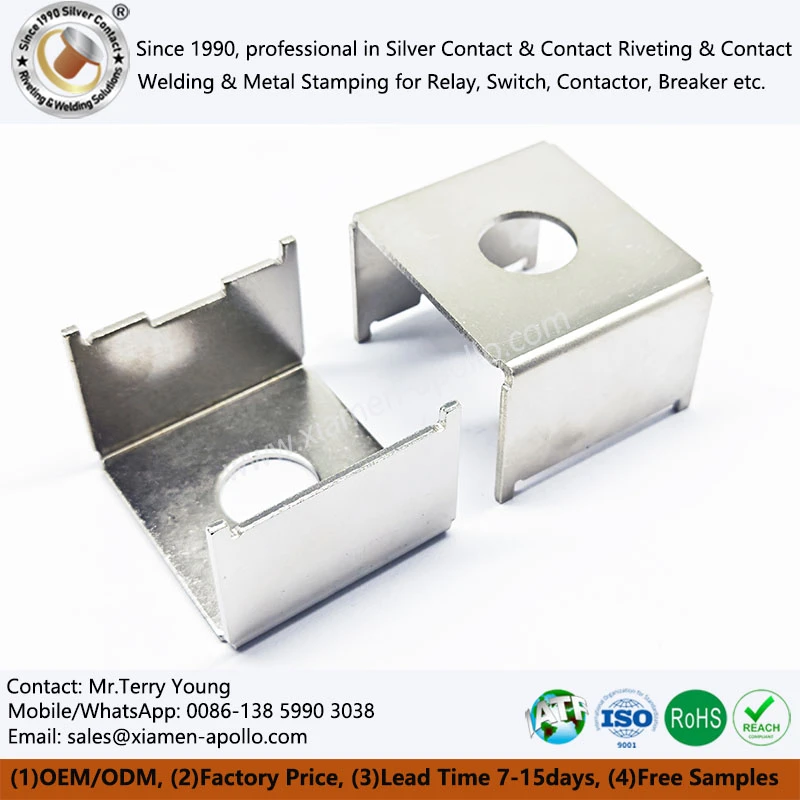

Četrtič, kompaktna struktura in odpornost na vibracije. Avtomobilske aplikacije postavljajo stroge zahteve glede velikosti kontaktorja in odpornosti na vibracije. Nosilec kontaktorja EV HVDC iz čistega železa z natančnim žigosanjem zagotavlja zadostno mehansko trdnost v omejenem prostoru, hkrati pa zagotavlja stabilno zračno režo v elektromagnetnem sistemu. Visoko-natančno žigosanje se izogne težavam z zanesljivostjo, kot je zagozditev jedra ali neustrezen vklop.
V elektroenergetskih sistemih se visoko{0}}napetostni enosmerni kontaktorji uporabljajo za krmiljenje visoko-napetostnih enosmernih tokokrogov v električnem omrežju, kar pomaga doseči varno preklapljanje tokokroga in zaščito pred preobremenitvijo ter izboljša stabilnost omrežja. Zlasti pri prilagodljivih sistemih za prenos enosmernega toka in sistemih za shranjevanje energije je zanesljivo delovanje kontaktorja neposredno povezano z varnim delovanjem celotne elektrarne.
V električnih vozilih je sistem za upravljanje baterije ena ključnih varnostnih komponent. Visoko{1}}napetostni enosmerni kontaktorji se uporabljajo za nadzor povezave in odklopa med baterijskim paketom in krmilnikom motorja, kar zagotavlja varnost med polnjenjem in praznjenjem. Deli iz čistega železa za releje električnih vozil se pogosto uporabljajo v kontaktorjih glavnega tokokroga in relejih za pred{3}}polnjenje. Njihova čistost materiala in natančnost vtiskovanja neposredno vplivata na prekinitveno zmogljivost in zanesljivost kontaktorja pod tresljaji. Z naraščajočo razširjenostjo 800V visoko-napetostnih platform na področju električnih vozil se postavljajo višje zahteve glede dimenzijskih toleranc in doslednosti magnetne zmogljivosti delov za vtiskovanje iz čistega železa.
