Natančno vtisnjeno hladno valjano jeklo (CRS) za pokrov releja EMI Shield Cover zagotavlja izolacijo elektromagnetne združljivosti (EMC) in strukturno togost za močnostne releje z visoko gostoto, kar zagotavlja magnetno zadrževanje z dimenzijsko stabilnostjo CpK, ki je večja ali enaka 1,33 v obsegu milijonske proizvodnje.
Značilnosti materiala in metalurgija hladno valjanega jekla v pokrovu releja iz pločevine
Hladno valjano jeklo, ki se uporablja za pokrove in ohišja relejev iz pločevine, je izdelano z neprekinjenim hladnim zmanjševanjem dekapiranih vroče valjanih tuljav pod temperaturo rekristalizacije. Ta postopek hladne obdelave odpravlja površinsko skalo, kar zagotavlja nizke tolerance debeline, gladke površinske teksture in enotne mehanske lastnosti, potrebne za kompleksno progresivno žigosanje.
V skladu z nacionalnim standardom GB/T 710‑2008 (enakovreden komercialnim specifikacijam za hladno valjano pločevino iz ogljikovega jekla) komercialni razredi vključujejo SPCC, SPCD in SPCE. Izbira pravilnega razreda narekuje sposobnost oblikovanja in strukturno celovitost žigosanega kovinskega pokrova med operacijami visoke hitrosti žigosanja.
| Razred jekla | Natezna trdnost (Rm min, MPa) | Raztezek (A min, %) | Primarna uporaba v relejnih komponentah |
|---|---|---|---|
| SPCC (komercialno) | 270 | 32 | Standardna zunanja ohišja relejev, ravni pokrovi in osnovne pravokotne zaščitne pločevinke. |
| SPCD (risba) | 270 | 36 | Globoko vlečene pločevine za zaščito relejev, ki zahtevajo zmerno oblikovanje prirobnice in radije kotov. |
| SPCE (globoko risanje) | 260 | 40 | Zapleteni integrirani releji PCB EMI ščiti z globokimi izvleki in večstopenjskimi zaklepnimi jezički. |
Meritve nadzora kakovosti in standardi učinkovitosti solnega razpršila za natančno vtisnjen ščitni pokrov
Ustrezno hladno valjano jeklo za visoko zanesljive aplikacije električnih relejev zahteva strogo upoštevanje fizikalnih in površinskih meril. Površinska celovitost ne sme imeti mikro prask, vdolbin in prekrivanj, da se prepreči lokalizirano uhajanje magnetnega pretoka in neenoten pasivni oprijem.

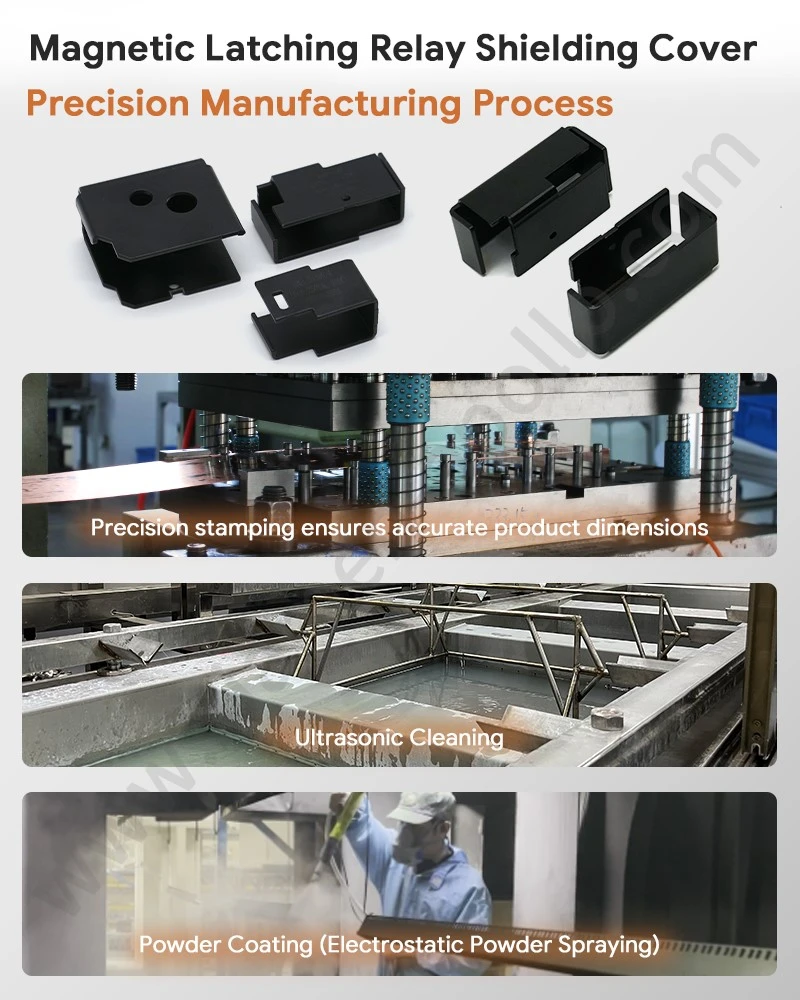

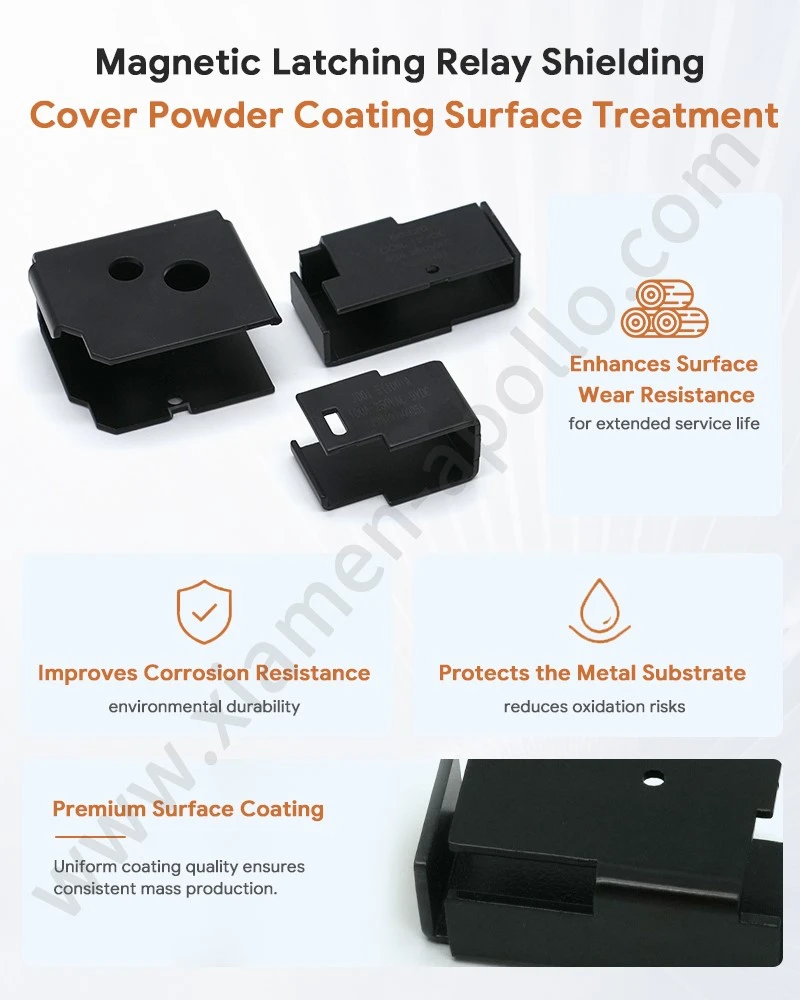

To withstand aggressive industrial operating environments, Precision Stamped Shield Covers undergo chemical passivation or electrostatic powder coating. Certified finished parts achieve >500 ur odpornosti proti nevtralnemu solnemu pršenju v skladu z ASTM B117, ki preprečuje nastajanje rdeče rje in poslabšanje učinkovitosti magnetne izolacije v 15-letnem življenjskem ciklu delovanja.
Dimenzijska ponovljivost se ohranja z uporabo avtomatskega optičnega pregleda (AOI) skupaj s statističnim nadzorom procesa (SPC). Parametri stiskalnice so regulirani tako, da ohranjajo tolerance kota upogibanja znotraj ±0,5 stopinje in natančnost razmika lukenj znotraj ±0,005 mm, kar zagotavlja brezšivno mehansko integracijo v kovinsko ohišje s prašnim premazom.
Posvetujte se z našimi inženirji elektrotehnike še danes
Inženirske prednosti pri obsežni proizvodnji relejev
Uporaba pokrova relejnega ščita uravnoteži magnetno prepustnost, mehansko trdnost in stroškovno učinkovitost. V primerjavi z avstenitnim nerjavnim jeklom nudi hladno valjano jeklo z nizko vsebnostjo ogljika ugodne lastnosti magnetnega šanta, saj učinkovito zmanjšuje blodeča magnetna polja, ki jih ustvarjajo visokotokovni stikalni kontakti v avtomobilskih in industrijskih relejih.
Med progresivnim žigosanjem so algoritmi za kompenzacijo vzmetnega povratka vgrajeni neposredno v zasnovo orodja, da upoštevajo razlike v meji tečenja materiala. To zagotavlja, da zaklepni jezički in ozemljitvene prirobnice ohranjajo dosledno vpenjalno silo proti osnovam releja, kar preprečuje mikrovibracije in tresenje kontaktov pod profili z visokimi vibracijami, ki jih ureja IEC 60947.
kontaktirajte nas
Zagotavljamo visoko natančnostRele EMI Shield Coverrešitve. Predložite svojo risbo in zahteve glede pogojev obremenitve, da pridobite poročila o preskusih in uradne ponudbe za sklope oklopov po meri.
