Bimetalni kontakti s hladno glavo lahko zmanjšajo odpadke pri obdelavi in skrajšajo čase ciklov z oblikovanjem kovine s plastično deformacijo namesto odstranjevanja materiala z rezanjem. Za velikoserijsko proizvodnjo električnih kontaktov je dejanska stroškovna prednost odvisna od vsebnosti srebra, geometrije zakovice, dimenzijskih toleranc, uporabe materiala, življenjske dobe orodja in zahtevanega obsega proizvodnje. Strojna obdelava je še vedno uporabna za zapletene geometrije in dele majhne prostornine, medtem ko je večpostajna hladna obdelava na splošno primerna za ponovljive masivne zakovice in bimetalne kontaktne komponente.
Hladna obdelava v primerjavi s strojno obdelavo: stopnja proizvodnje in ekonomika procesa
Glavna razlika med hladnim stiskanjem in strojno obdelavo je v tem, kako vsak postopek pretvori kovinsko surovine v končno komponento. Hladna glava potisne žico ali palico v votlino matrice, medtem ko strojna obdelava odstrani material z rezalnimi orodji, da doseže določeno geometrijo.
Pri srebrnih kontaktih to razlikovanje vpliva na čas cikla, porabo surovin, nastanek robov, dimenzijsko konsistentnost in stroške zaključne obdelave.

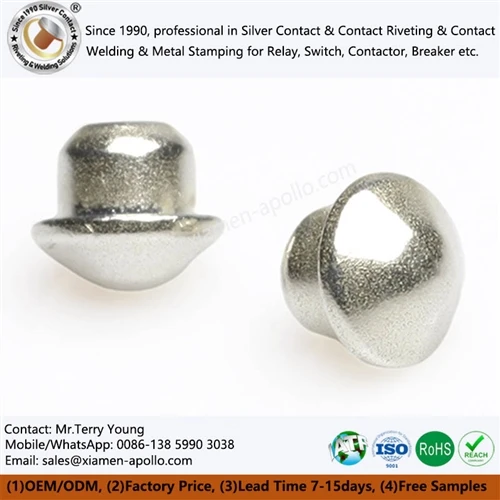

Primerjava postopkov za srebrne kontaktne kovice
| Faktor ocenjevanja | Hladna smer z več postajami | CNC struženje ali obdelava |
|---|---|---|
| Pretvorba materiala | Plastična deformacija v kalupih | Odstranjevanje materiala z rezanjem |
| Tipična proizvodna primernost | Naročila srednjega do velikega obsega | Prototipi, majhna naročila, kompleksne geometrije |
| Izkoristek materiala | Visoko, ko je prazen dizajn optimiziran | Nižje, ko je treba odstraniti veliko zalog |
| Čas cikla | Kratki, ponovljivi cikli oblikovanja | Odvisno od časa rezanja in menjave orodja |
| Investicija v orodje | Namenske matrice in nastavitev procesa | Rezalna orodja, vpenjala in CNC programiranje |
| Prilagodljivost geometrije | Omejeno z zasnovo matrice in zmožnostjo oblikovanja | Visoka za dostopne stružene funkcije |
| Stanje površine | Odvisno od kakovosti zalog, zaključka matrice in mazanja | Odvisno od stanja orodja, parametrov rezanja in končne obdelave |
| Nadzor dimenzij | Geometrija matrice, premer žice, podajanje in poravnava postaje | Natančnost stroja, obraba orodja, oprijem dela in kompenzacija |
| Upravljanje z odpadki | Lahko pride do ostankov obrezovanja in izgub pri namestitvi | Ostružki in dodatki za strojno obdelavo ustvarjajo ostanke |
| Ekonomska prednost | Večkratna proizvodnja s stabilno geometrijo | Majhen obseg ali geometrijsko intenzivno delo |
Ne morete zanesljivo primerjati proizvodnih stopenj z uporabo univerzalne številke delov na minuto. Izkoristek stroja za hladno zlaganje je odvisen od števila postaj, kompleksnosti oblikovanja, dovajalnega sistema, hitrosti stroja, zahtev za inšpekcijo in časa izpada. Izhod CNC je odvisen od časa cikla, menjave orodja, držanja obdelovanca in števila izdelanih delov na cikel.
Za pošteno primerjavo ocenite sprejete dele na delovno uro, namesto da se zanašate na nominalno hitrost stroja. Izključite zavrnjene komponente in upoštevajte nastavitve, prilagoditve orodij, zaustavitve in zamude pri pregledu.
Čas cikla in letna proizvodna zmogljivost
Postopek obdelave z eno postajo lahko zahteva več operacij za oblikovanje glave zakovice, stebla in končnega profila. Hladno obdelavo z več postajami lahko porazdeli deformacijo po zaporednih matricah, kar zmanjša potrebo po ločenih obdelovalnih postopkih, kadar to dovoljuje geometrija.
| Proizvodna spremenljivka | Hladna smer | Strojna obdelava |
|---|---|---|
| Glavni dejavniki časa cikla | Dovod, prenos, deformacija, izmet | Rezalni prehodi, menjava orodja, nakladanje, razkladanje |
| Sekundarne operacije | Obrezovanje, dimenzioniranje, čiščenje, pregled po potrebi | Razigljevanje, končna obdelava, čiščenje, pregled po potrebi |
| Ozka grla zmogljivosti | Obraba matrice, podajanje žice, napake pri prenosu | Obraba orodja, odstranjevanje odrezkov, razpoložljivost vretena |
| Najboljša primerjalna metrika | Sprejeti deli na uro | Sprejeti deli na uro |
Oprema za visoke hitrosti ne zagotavlja samodejno nižjih stroškov na enoto. Če stik zahteva tesno koncentričnost, zapleteno spodrezovanje ali element, ki ga ni mogoče zanesljivo oblikovati, bo morda vseeno potrebna sekundarna obdelava.
Odločitev o procesu mora torej temeljiti na celotni proizvodni poti, ne na nazivni hitrosti primarnega stroja.
Uporaba materiala: Zmanjšanje odpadkov srebra in bakra
Poraba materiala je pogosto največja ekonomska spremenljivka pri izdelavi srebrnih kontaktnih kovic, zlasti kadar kontaktna glava vsebuje velik delež srebra. Hladna glava lahko zmanjša odpadke pri rezanju, tako da kovino premakne v želeno obliko, namesto da jo odstrani kot ostružke.
Vendar je treba prihranek materiala oceniti glede na dejansko geometrijo komponente in celotno proizvodno pot.
Primerjava izkoristka materiala za trdne kontaktne kovice
Izkoristek materiala je mogoče oceniti s primerjavo neto mase sprejetih končnih komponent s skupno maso surovin, porabljenih v istem proizvodnem obdobju.
Razmislite o hipotetičnem primeru proizvodnje:
| Parameter | Obdelovalna pot | Postopek hladnega kovanja |
|---|---|---|
| Porabljene surovine | 100 kg | 100 kg |
| Neto masa sprejetih delov | 65 kg | 88 kg |
| Izračunani izkoristek materiala | 65% | 88% |
| Material ni obdržan v sprejetih delih | 35 kg | 12 kg |
Te številke so ilustrativne in niso izmerjeni proizvodni rezultati ali zajamčena učinkovitost procesa. Dejanski izkoristek je odvisen od dimenzij zakovice, razmerja med glavo in steblom, zasnove surovca, ostankov namestitve, zavrnjenih delov in predelave odrezkov ali ostankov glave.
Primerjava potrebuje tudi dosledno računovodsko mejo. Če se obdelovalni odrezki reciklirajo, je treba njihovo nadomestljivo kovinsko vrednost pripisati ločeno, namesto da bi ves odstranjeni material obravnavali kot nepopravljivo izgubo.
Zakaj vsebnost srebra spremeni izračun stroškov
Pri trdnem srebrnem stiku lahko zmanjšanje izgube materiala neposredno vpliva na stroške materiala, ker srebro znatno prispeva k vrednosti surovine. Pri zakovici z bakrenim steblom in srebrno kontaktno glavo je finančna korist odvisna od prihranjene mase srebra, ne le od skupne mase komponente.
Praktična primerjava stroškov bi morala upoštevati količino prihranjenega materiala in njegovo veljavno ceno materiala, nato pa upoštevati predelavo ostankov, izkoristek oblikovanja, amortizacijo orodja, porabo energije, inšpekcijo in sekundarne operacije.
| Vrsta komponente | Primarni dejavnik stroškov | Ključni procesni premislek |
|---|---|---|
| Masivna srebrna kontaktna zakovica | Masa srebra in preoblikovalni izkoristek | Zmanjšajte izgubo srebra ob ohranjanju geometrije glave |
| Zakovica s srebrno glavo in bakrenim steblom | Masa srebrne glave in celovitost vezi | Nadzor porazdelitve srebra in vmesnika med glavo in steblom |
| Kontaktna zakovica iz srebrne zlitine | Sestava zlitine in kontaktna moč | Ujemajte razred materiala z električnimi preklopnimi pogoji |
| Bakrena kontaktna zakovica | Bakrena masa in preoblikovalni izkoristek | Nadzor dimenzij, trdote in električnega upora |
Bimetalna hladna glava in porazdelitev srebra
Bimetalna hladna glava združuje različne prevodne materiale v oblikovani komponenti. Pri kontaktnih zakovicah s srebrno glavo in bakrenim steblom odsek s srebrom zagotavlja kontaktno površino, medtem ko bakreno steblo zagotavlja montažni vmesnik in prevodno pot.
Postopek mora ohranjati določen volumen srebra, profil glave, koncentričnost in celovitost vmesnika. Navidezno sprejemljiva zunanja glava ne dokazuje, da je notranja vez ali porazdelitev materiala pravilna.
Ustrezne inšpekcijske točke vključujejo:
- Premer in višina srebrne glave, merjena glede na risbo.
- Koncentričnost glave do stebla in ravnost stebla.
- Celovitost vmesnika, ovrednotena z ustreznim presečnim ali rušilnim preskusom.
- Stanje kontaktne površine in vidne napake pri oblikovanju.
- Sestava materiala in sledljivost serije.
Za spremembo zasnove, namenjeno zmanjšanju porabe srebra, mora inženirska odobritev slediti preverjanju dimenzij kontaktov in električnega delovanja v predvidenih preklopnih pogojih.
Prenesite list s specifikacijami kontaktnega materiala
Tečenje kovine, obdelovalno utrjevanje in dimenzijska stabilnost
Hladno nanašanje spremeni kovino s plastično deformacijo. Odvisno od zlitine, redukcijskega razmerja, zaporedja oblikovanja in vmesnega žarjenja lahko postopek poveča trdoto in trdnost s pomočjo utrjevanja.
Nasprotno pa strojna obdelava ustvari novo površino z odstranjevanjem materiala. Njegovi učinki na preostalo komponento so odvisni od pogojev rezanja, stanja orodja, preostale napetosti in prvotnega stanja materiala.
Kovinske tekoče linije v hladno oblikovanih zakovicah
Pri zakovicah s hladno glavo tok materiala sledi poti deformacije, ki jo določajo matrice. Ko sta zasnova surovca in matrice primerna, lahko nastali vzorec toka sledi geometriji glave in stebla, namesto da bi bil prekinjen z obsežnim rezanjem.
To ne pomeni, da hladno stiskanje vedno povzroči vrhunsko odpornost proti utrujenosti ali odpravi napake. Prekomerna deformacija, slabo mazanje, neustrezen material ali nepravilno zaporedje oblikovanja lahko povzročijo prekrivke, gube, površinske razpoke ali notranje poškodbe.
| Inženirska spremenljivka | Premislek o hladni glavi | Upoštevanje strojne obdelave |
|---|---|---|
| Vzorec toka zrn | Vpliva pot deformacije in geometrija matrice | Odvisno od originalne zaloge; rezanje odstrani material čez obstoječo strukturo |
| Delovno utrjevanje | Lahko poveča lokalno trdoto in moč | Rezanje lahko ustvari lokalizirano spremenjeno plast, odvisno od pogojev |
| Preostala napetost | Odvisno od deformacije, orodja in morebitne naknadne toplotne obdelave | Odvisno od rezalnih sil, toplote in sproščanja napetosti |
| Površinske napake | Preponi, pregibi, razpoke in sledi | Burne, sledi klepetanja, sledi orodja in nastali robovi |
| Dimenzijska stabilnost | Pod vplivom vzmeti, obrabe matrice in variacije materiala | Pod vplivom obrabe orodja, vpenjanja, temperature in kompenzacije |
Preverjanje trdote in mikrostrukture
Trdota ni nadomestilo za testiranje električnega kontakta. Prekomerno utrjevanje lahko vpliva tudi na kasnejše postopke oblikovanja, spajanja ali sestavljanja.
Kadar je trdota nadzorovana značilnost, mora risba ali kontrolni načrt določati uporabno preskusno metodo, preskusno mesto, stanje materiala in sprejemljivo območje. Preskušanje mikrotrdote po Vickersu po ASTM E384 je lahko primerno za lokalizirane meritve, če geometrija in priprava vzorca to dopuščata.
| Inšpekcijski predmet | Predlagani pristop preverjanja | Inženirski namen |
|---|---|---|
| Nasipna trdota | Uporabna metoda Rockwell ali Vickers | Preverite materialno stanje |
| Lokalni gradient trdote | Mikrotrdota ASTM E384, kjer je primerno | Ugotovite učinke lokalne deformacije |
| Površinsko razpokanje | Optični pregled in ustrezen neporušitveni preizkus | Zaznajte napake, povezane z oblikovanjem |
| Notranje gube ali naročja | Metalografski rez in mikroskopija | Ocenite zasnovo matrice in zaporedje oblikovanja |
| Dimenzijska stabilnost | Ponavljajoče se meritve v proizvodnih serijah | Zaznajte obrabo orodja ali variacijo materiala |
Merila sprejemljivosti morajo izhajati iz odobrene risbe, specifikacije materiala ali potrjenega načrta za nadzor procesa. ASTM E384 določa preskusno metodo; ne določa univerzalne zahteve glede trdote za vsako srebrno kontaktno zakovico.
Nadzor tolerance v zaporedju oblikovanja
Postopek hladnega tiskanja lahko učinkovito nadzoruje premer glave in dimenzije stebla, vendar je dosegljiva toleranca odvisna od posameznega dela. Sprememba premera žice, zračnost matrice, natančnost prenosa, elastična obnovitev in obraba orodja vplivajo na končne dimenzije.
Nominalne tolerance, kot je ±0,01 mm, ne bi smeli obljubiti brez dokazov iz študij proizvodne zmogljivosti. Če načrt vključuje kritično koncentričnost, višino glave ali dimenzije vmesnika, je treba te značilnosti izmeriti z uporabo metode, ki ustreza njihovi geometriji.
Za kvalifikacijo proizvodnje določite:
- Mere kritične do kakovosti in njihove tolerance pri risanju.
- Metoda merjenja, ločljivost instrumenta in stanje umerjanja.
- Začetna zmogljivost in stalno spremljanje procesa, kjer je primerno.
- Omejitve življenjske dobe orodja in pogostost pregledov.
- Reakcijski načrt za rezultate izven tolerance.
Za ustrezne avtomobilske dobavne verige lahko zahteve IATF 16949 in zahteve za posamezne stranke urejajo odobritev postopkov, sledljivost in nadzor sprememb. Certificiranje samo po sebi ne dokazuje, da določena komponenta ustreza risbi.
Hladno zbiranje z več postajami: nadzor pretoka in orodja
Hladno zlaganje z več postajami razdeli operacijo oblikovanja med zaporedne postaje. Vsaka postaja izvede določen korak deformacije, kot je stiskanje, predoblikovanje, oblikovanje glave ali dimenzioniranje. Ta ureditev lahko ustvari visoko zmogljivost, če so geometrija komponente, stanje materiala in zaporedje prenosa ustrezni.
Trditve glede dnevne proizvodnje milijonov kosov morajo biti vezane na določen del, konfiguracijo stroja, urnik delovanja in stopnjo sprejemljivosti kakovosti.
Življenjska doba orodja, mazanje in stabilnost procesa
Hladno zbiranje velikih količin prenese del tveganja proizvodnih stroškov s časa rezanja na zasnovo orodja, življenjsko dobo orodja in stabilnost procesa. Obraba matrice lahko spremeni dimenzije glave, geometrijo stebla, končno obdelavo površine in obremenitve oblikovanja.
Nadzorni načrti morajo spremljati spremenljivke, ki neposredno vplivajo na kakovost delov:
- Premer žice ali palice in stanje vhodnega materiala.
- Obraba matrice in merila za zamenjavo kritičnega orodja.
- Stanje mazanja in kontaminacija.
- Čas prenosa, izmet in nenormalne obremenitve pri oblikovanju.
- Odobritev prvega kosa in pregled dimenzij med postopkom.
- Identifikacija serije in zadrževanje neskladnega izdelka.
Življenjsko dobo orodja je treba zabeležiti glede na dejansko število proizvodnje in zgodovino napak. Ocena življenjske dobe orodja brez opredeljene meje obrabe in metode pregleda ni zanesljiva podlaga za proizvodno ponudbo.
Primerjava skupnih proizvodnih stroškov
Ni nujno, da najnižji čas obdelave ali najvišja nazivna hitrost premikanja povzroči najnižjo sprejemljivo ceno dela. Primerjava naj vključuje vse stroškovne elemente, ki se med potmi razlikujejo.
| Stroškovna komponenta | Hladna smer | Strojna obdelava |
|---|---|---|
| Poraba surovin | Oblikovanje surovca in izkoristek oblikovanja | Dodatek zaloge in odvzeti material |
| Orodje | Oblikovalne matrice, prebijalci, vodila | Rezalna orodja, napeljave in držala |
| Delo | Nastavitev, spremljanje, vzdrževanje | Programiranje, nastavitev, nalaganje, spremljanje |
| Sekundarna obdelava | Dimenzioniranje, obrezovanje, čiščenje po potrebi | Razigljevanje, končna obdelava, čiščenje po potrebi |
| Odpadni kredit | Oblikovanje in nastavitev izterjave odpadkov | Ločevanje odrezkov in pridobivanje kovin |
| Stroški kakovosti | Obraba matrice, napake pri oblikovanju, dimenzijski zamik | Obraba orodja, robovi, šklepetanje, zamik dimenzij |
| Uporaba kapitala | Visoka zmogljivost na ustreznih delih | Prilagodljiva proizvodnja v različnih geometrijah |
Za odločitve o javnih naročilih zahtevajte ponudbe na podlagi iste revizije risbe, razreda materiala, letnega povpraševanja, specifikacije pakiranja, načrta inšpekcijskih pregledov in pogojev dostave. Primerjava različnih predpostavk lahko povzroči, da se kateri koli postopek zdi umetno poceni.
Posvetujte se z našimi inženirji elektrotehnike še danes
Pogosta vprašanja o hladnih električnih kontaktih
Kakšna je tipična najmanjša količina naročila (MOQ) za dele po meri s hladno glavo?
Standardne proizvodne serije se običajno začnejo pri 1.000 kosih, da se učinkovito pokrijejo stroški namestitve orodij z več postajami, čeprav je na zahtevo inženirja mogoče organizirati prototipne vzorčne serije.
Kako preverite debelino srebrnega sloja in kakovost metalurškega lepljenja?
Uporabljamo napredno metalografsko mikroskopsko analizo preseka in meritve debeline rentgenske fluorescence (XRF) v skladu s standardi ASTM, da zagotovimo 100-odstotno metalurško celovitost.
Kakšni so vaši standardni dobavni roki za prilagojena orodja OEM in odobritev vzorcev?
Začetna zasnova orodij in dostava vzorca za komponente s hladnim kontaktom po meri običajno zahtevata 10 do 15 delovnih dni, odvisno od geometrijske kompleksnosti in izbire materiala.
