Kontaktni sklopi termostata morajo vzdrževati določeno preklopno temperaturo, stabilen kontaktni upor in ponovljivo mehansko ločitev med ponavljajočimi se toplotnimi cikli. Geometrija kontakta, izbor srebrove zlitine, celovitost zakovice ali zvara ter delovna zračnost med kontaktnim parom in bimetalnim elementom določajo, ali se toplotna zaščita odpre in ponastavi v določenih mejah. Za proizvodnjo OEM te spremenljivke zahtevajo merljiva merila sprejemljivosti in ne samo vizualni pregled.

Preklopni odziv in ločevanje kontaktov v termičnih zaščitah
Kako kontaktni sklopi vplivajo na toplotno preklapljanje
Zaščita pred toplotno preobremenitvijo pretvori temperaturno povzročeno gibanje bimetalnega elementa v mehansko ločitev kontakta. Ko bimetalni disk ali trak doseže svojo kalibrirano prehodno temperaturo, mehanizem spremeni položaj in prekine električni krog. Med ohlajanjem se element vrne v svojo prvotno geometrijo in obnovi stik, ko so izpolnjeni pogoji ponastavitve načrta.
Kontaktni sklop mora ustrezati trem sočasnim zahtevam:
- Električna kontinuiteta:Kontaktna odpornost mora ostati znotraj specifikacije izdelka skozi celotno življenjsko dobo.
- Mehanski odziv:Kontaktni vmesnik se mora ločiti od okolice brez pretiranega trenja, zakasnjenega sproščanja ali motenj.
- Preklopna stabilnost:Kontaktni par mora biti odporen proti varjenju, čezmerni obločni eroziji in trajnim deformacijam pod določenim tokom in vrsto obremenitve.
Odzivnega časa, izmerjenega v milisekundah, ni mogoče zagotoviti samo z geometrijo kontakta. Toplotna masa, bimetalne lastnosti, konfiguracija grelnika, pogoji vgradnje, temperatura okolja in tokovna obremenitev vplivajo na celoten odziv zaščitnika. Dobavitelj sklopa kontaktov bi zato moral razlikovati med meritvami na ravni komponente in preskusi preklapljanja končne naprave.

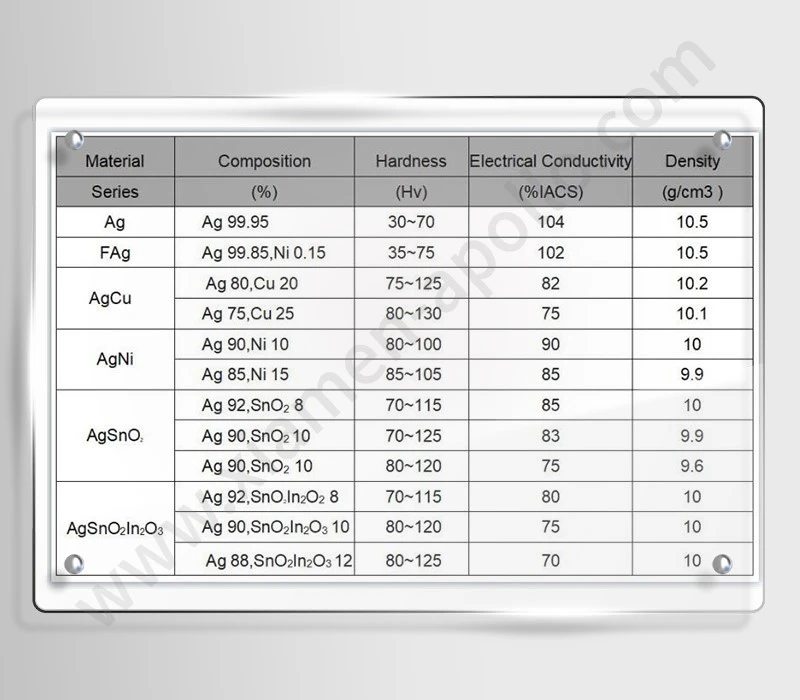

Električna obremenitev in izbira kontaktnega materiala
Kontaktni materiali na osnovi srebra se običajno obravnavajo kot toplotna zaščita zaradi njihove električne prevodnosti in preklopnih lastnosti. Pravilna ocena je odvisna od dejanskega toka, napetosti, induktivne vsebine, preklopne frekvence in pričakovane električne vzdržljivosti.
| Kontaktni material | Inženirske značilnosti | Premisleki pri izbiri |
|---|---|---|
| AgNi | Zlitina srebra in niklja z dobro električno prevodnostjo in odpornostjo na prenos materiala v številnih stikalnih aplikacijah | Ocenite erozijo obloka in kontaktno odpornost pod dejansko obremenitvijo |
| AgSnO₂ | Kompozit srebro-kositrov oksid z dobro odpornostjo na varjenje pri ustreznih preklopnih pogojih | Preverite kontaktno silo, dvig temperature in vzdržljivost za določeno vezje |
| Čisto srebro (Ag 99,99%) | Visoka električna prevodnost in nizka nasipna upornost | Ocenite tendenco varjenja in prenos materiala pod preklopnimi obloki |
| Posrebreni baker | Prevodna bakrena podlaga s srebrno površinsko plastjo | Potrdite debelino prevleke, oprijem, poroznost in izpostavljenost obrabi |
Noben kontaktni material se ne sme izbrati samo s primerjavo nazivne prevodnosti. AgSnO₂ in AgNi se obnašata različno pri različnih valovnih oblikah toka, kontaktnih silah in trajanju obloka. Izbor materiala je treba potrditi glede na zahteve glede električne vzdržljivosti končnega ščitnika in veljavne specifikacije izdelka, vključno s standardom IEC 60947, kjer je to pomembno za kategorijo naprave.
Inženirske spremenljivke za ponovljivo preklapljanje
Med razvojem in kvalifikacijo proizvodnje je treba zabeležiti naslednje parametre:
- Začetni in stabilizirani kontaktni upor, izmerjen v mΩ z uporabo določenega preskusnega toka.
- Kontaktna sila in prekoračitev kontakta, izmerjena v N in mm.
- Temperatura odpiranja in temperatura ponastavitve, izmerjena v okviru dokumentiranega profila ogrevanja in hlajenja.
- Kontaktna reža po odprtju, merjena v mm pri določenih delovnih pogojih.
- Povišanje temperature pri nazivni električni obremenitvi, merjeno v stopinjah.
- Električna vzdržljivost, zabeležena kot zaključeni preklopni cikli pod določeno obremenitvijo.
Toplotna zaščita, ki prestane preskus kontinuitete pri sobni temperaturi, lahko še vedno odpove pod obremenitvijo zaradi kontaktnega varjenja, lokalnega segrevanja ali nezadostne odprtine. Kvalifikacija mora vključevati ustrezne toplotne in električne pogoje delovanja.

Kontaktna geometrija: ravni, sferični in kronski profili
Ravne kontaktne površine za definirane kontaktne vmesnike
Ploščati kontakti zagotavljajo preprost vmesnik za modele, ki zahtevajo določen kontaktni odtis in nadzorovano višino namestitve. Njihovo delovanje je odvisno od ravnosti površine, vzporednosti, nadzora bruhov in poravnave parnega kontakta.
Za žigosane kontaktne nosilce lahko s progresivnim žigosanjem določite splošni obris in značilnosti namestitve. Naknadno kovičenje ali varjenje ne sme povzročiti prevelike deformacije, ki spremeni kontaktno ravnino.
Ravno geometrijo je treba oceniti za:
- Ravnost in vzporednost kontaktne ploskve, določena v mm.
- Premer kontakta in uporabna kontaktna površina, navedena v mm.
- Višina bruha in stanje roba po vtiskovanju.
- Poravnava kontakta glede na bimetalni element.
- Stanje površine po galvanizaciji, kovičenju ali varjenju.
Večja nazivna kontaktna ploskev ne zagotavlja samodejno manjšega delovnega upora. Dejanska kontaktna odpornost je odvisna tudi od kontaktne sile, površinskih filmov, hrapavosti in deformacije materiala pod obremenitvijo.

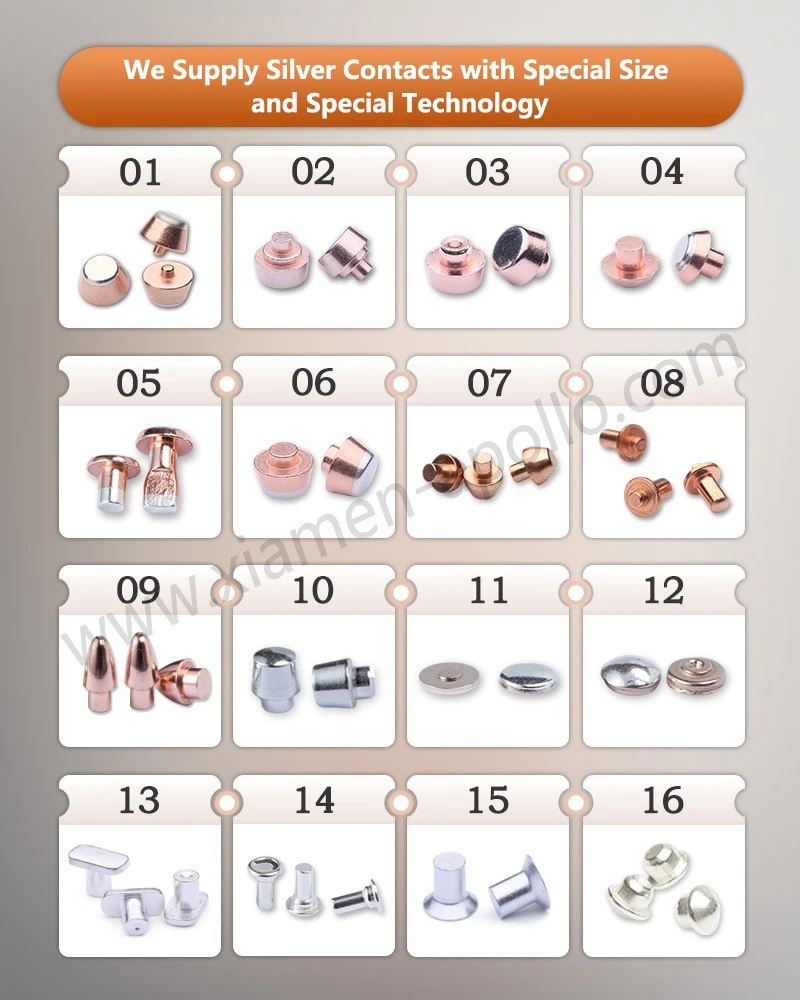

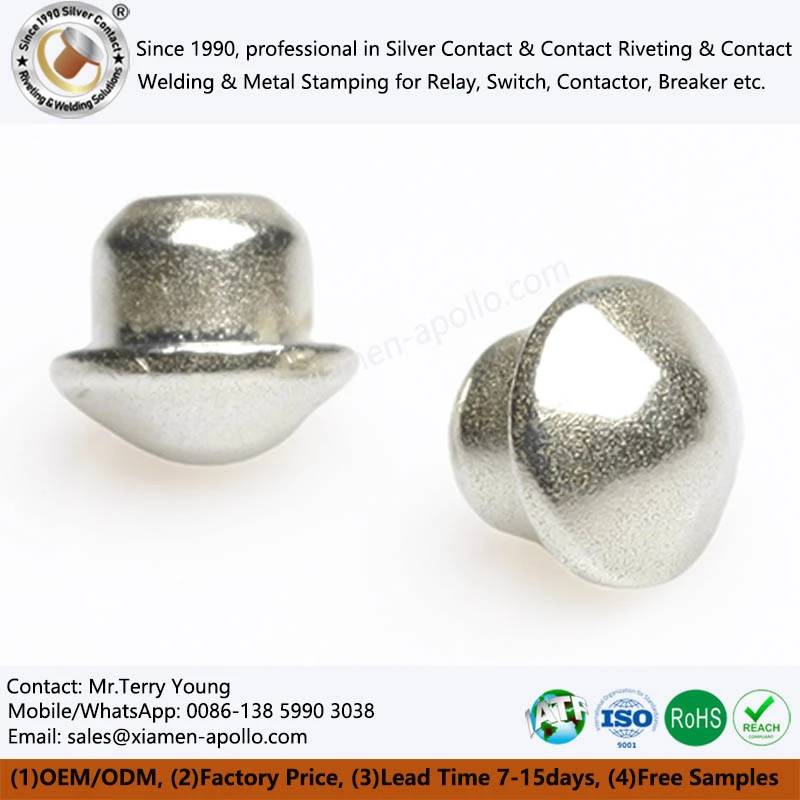

Sferični in kronski kontakti za nadzorovano vpetje
Sferične in kronaste kontaktne ploskve koncentrirajo začetni mehanski vklop na manjšem območju kot popolnoma raven vmesnik. Pod ustrezno kontaktno silo lahko lokalna deformacija vzpostavi stabilno prevodno območje, medtem ko se prilagodi omejenim kotnim ali položajnim variacijam.
Ti profili zahtevajo posebno pozornost na višino krone, polmer, koncentričnost in obrabo. Prekomerna ukrivljenost lahko poveča lokalno napetost in pospeši deformacijo; nezadostna ukrivljenost lahko odpravi načrtovano prednost vpetja.
| Geometrija | Glavna konstrukcijska spremenljivka | Potencialna korist | Glavno tveganje |
|---|---|---|---|
| Stanovanje | Ravnost in vzporednost | Določen vmesnik in enostavna dimenzijska kontrola | Stik robov zaradi neporavnanosti |
| Sferična | Položaj polmera in vrha | Lokalizirano začetno sodelovanje | Visoka lokalna obremenitev in obraba |
| krona | Višina krone in simetrija profila | Nadzorovano udejstvovanje z nekaj tolerance poravnave | Neenakomerna obraba ali nedosledna kontaktna sila |
Končni profil je treba izbrati na podlagi poti gibanja ščitnika, kontaktne sile, električne obremenitve in dimenzijskega sklada. Sama geometrija ne zagotavlja zajamčene preklopne življenjske dobe.
Dimenzijska toleranca in funkcionalna razdalja
Bimetalni element, kontaktni nosilec, glava zakovice in ohišje tvorijo dimenzijsko verigo. Sprememba katere koli od teh komponent lahko spremeni kontaktno režo, prednapetost in preklopno točko.
Študija praktične tolerance mora vključevati:
| Značilno | Predlagana metoda nadzora | Osnova za sprejem |
|---|---|---|
| Višina kontaktnega obraza | Optična meritev ali kalibriran višinomer | Toleranca risanja |
| Premer kontakta | Optični primerjalnik ali sistem za vid | Toleranca risanja |
| Kontaktna vrzel | Merjenje vida ali namenska naprava | Specifikacija za posamezno napravo |
| Višina glave zakovice | Optično ali kontaktno merjenje | Toleranca risanja |
| Poravnava bimetala s kontaktom | Datumsko optično merjenje | Montažna risba |
| Kontaktna sila | Priprava za preskušanje sile in premika | Odobrena inženirska specifikacija |
Toleranca, kot je ±0,02 mm, je lahko dosegljiva za nekatere vtisnjene elemente, vendar se ne sme uporabljati univerzalno za vsak kontaktni profil. Proizvodna risba mora identificirati dejanske dimenzije, ki so kritične do delovanja, in metodo merjenja, uporabljeno za njihovo preverjanje.
Prenesite list s specifikacijami kontaktnega materiala

Kontaktni priključek: kovičenje proti uporovnemu točkovnemu varjenju

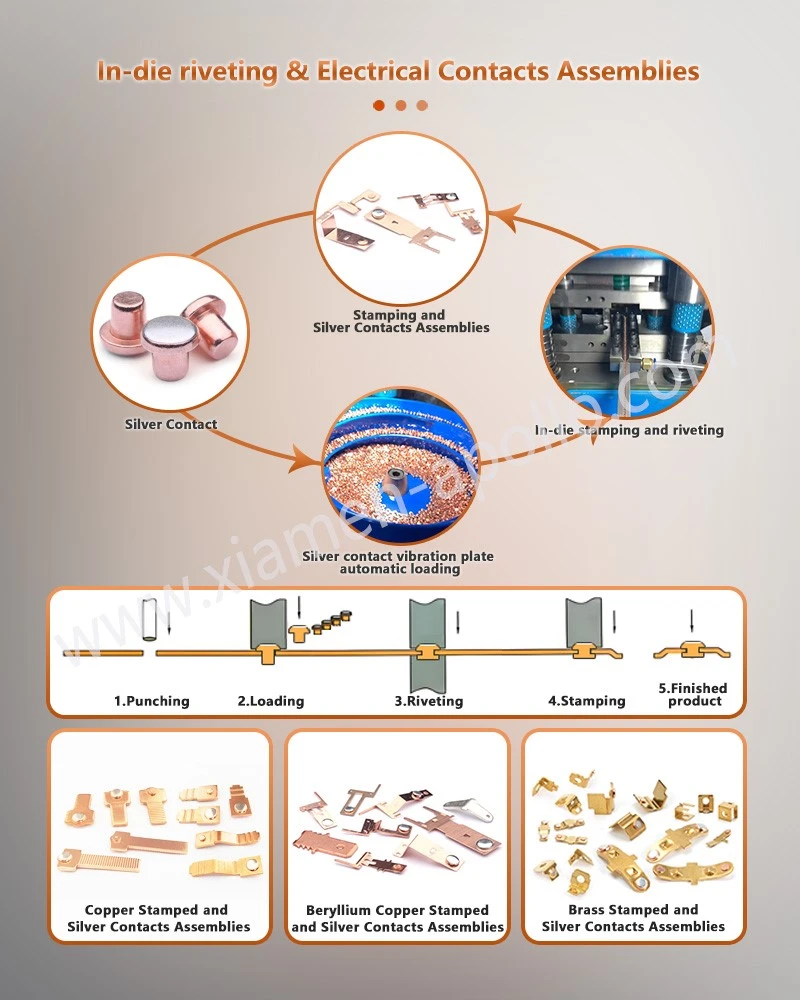

Mehansko kovičenje na bimetalne elemente
S kovičenjem se kontaktna zakovica ali kontaktni sklop pritrdi na prevodni nosilec ali določeno pritrdilno funkcijo. Odvisno od zasnove lahko sklop uporablja trdni kontakt iz srebrove zlitine, bimetalno zakovico s srebrno kontaktno plastjo in bakrenim steblom ali srebrni kontakt, povezan z vtisnjenim kovinskim nosilcem.
Postopek mora nadzorovati dolžino zakovice, premer glave, deformacijo stebla, dimenzije nosilne luknje in končno višino sklada. Prekomerna sila oblikovanja lahko popači nosilec ali poškoduje kontaktno plast; nezadostno oblikovanje lahko povzroči ohlapen spoj ali neskladno kontaktno višino.
Ključne kontrole proizvodnje vključujejo:
- Mere stebla zakovice in glave so preverjene glede na risbo.
- Sila preoblikovanja ali premik stiskalnice se spremlja med kvalifikacijo postopka.
- Preizkus izvleka spoja ali striga, kjer to zahteva specifikacija izdelka.
- Višina kontaktne glave in ravnost nosilca preverjeni po kovičenju.
- Električna upornost, izmerjena na končnem spoju, ko je navedeno.
Mehanska trdnost spoja in električni kontaktni upor sta ločeni značilnosti. Zakovica lahko izpolnjuje zahtevo po izvleku, medtem ko še vedno kaže nesprejemljivo odpornost zaradi površinske kontaminacije, slabega stika vmesnika ali neprimerne zasnove spoja.
Uporovno točkovno varjenje za povezave med kontaktom in nosilcem
Uporovno točkovno varjenje ustvarja lokalno toploto z električnim uporom na spojni površini pod vplivom sile elektrode. Kakovost zvara je odvisna od toka, časa zvara, sile elektrode, stanja elektrode, debeline materiala, stanja površine in električnega upora spoja.
Za dejansko kombinacijo kontaktnega materiala in nosilca je treba vzpostaviti procesno okno. Prekomerna energija lahko povzroči izgon, prežganje, prekomerno vdolbino ali poškodbo srebrne kontaktne plasti. Nezadostna energija lahko povzroči šibak zvar ali nedosledno spojeno območje.
Priporočene kontrole vključujejo:
- Varilni tok in trajanje impulza, zabeležena med kvalifikacijo postopka.
- Sila elektrode in stanje konice se preverjata v določenih intervalih.
- Pregledana vdolbina zvara in popačenje komponent.
- Destruktivni preskusi trdnosti spojev, izvedeni pri odobreni frekvenci vzorčenja.
- Električni upor in toplotno obnašanje sta ocenjena, kjer je potrebno.
3.3 Kovičenje in varjenje: izbira postopka
| Merilo | Mehansko kovičenje | Uporovno točkovno varjenje |
|---|---|---|
| Mehanizem za spajanje | Plastična deformacija ustvari mehansko zadrževanje | Lokalno električno ogrevanje tvori zvarni spoj |
| Glavne procesne spremenljivke | Geometrija zakovice, premik stiskalnice, preoblikovalna sila in dimenzije luknje | Tok, čas, sila elektrode in stanje elektrode |
| Združljivost materiala | Odvisno od geometrije spojev in duktilnosti spojenih materialov | Odvisno od varljivosti, debeline in stanja površine |
| Tipični načini okvar | Zrahljan spoj, deformacija nosilca, počena zakovica ali neskladna višina glave | Šibek zvar, iztiskanje, vdolbina, prežganina ali poškodba kontaktne plasti |
| Inšpekcijske metode | Dimenzijski pregledi, preskusi izvleka/striga in električna upornost | Nadzor zvarov, preverjanje dimenzij, rušilni testi in električni upor |
| Prednost pri izbiri | Ponovljivo mehansko zadrževanje in nadzorovana višina skladov | Ustrezna metalurška vezava in električna kontinuiteta |
Noben postopek ni univerzalno boljši. Pri odločitvi je treba upoštevati zahtevano trdnost spoja, dopusten toplotni vpliv, kombinacijo materialov, razpoložljiv prostor za montažo in obseg proizvodnje.
Validacija in sledljivost procesa
Načrt kvalifikacije proizvodnje mora opredeliti procesne parametre, ki vplivajo na celovitost spoja, in teste, ki zaznajo okvaro. Kadar dobavitelj uporablja sistem kakovosti, usklajen s standardom IATF 16949, lahko nadzorni načrti, proces FMEA, analiza merilnega sistema in sledljivost podpirajo dosleden nadzor proizvodnje.
ISO 9001 in IATF 16949 sta standarda sistema vodenja kakovosti, ne pa dokaz, da posamezni kontaktni sklop izpolnjuje posebno zahtevo glede električne vzdržljivosti ali trdnosti spoja. Sprejem izdelka je treba potrditi z risbami, dogovorjenimi specifikacijami in rezultati testiranja.

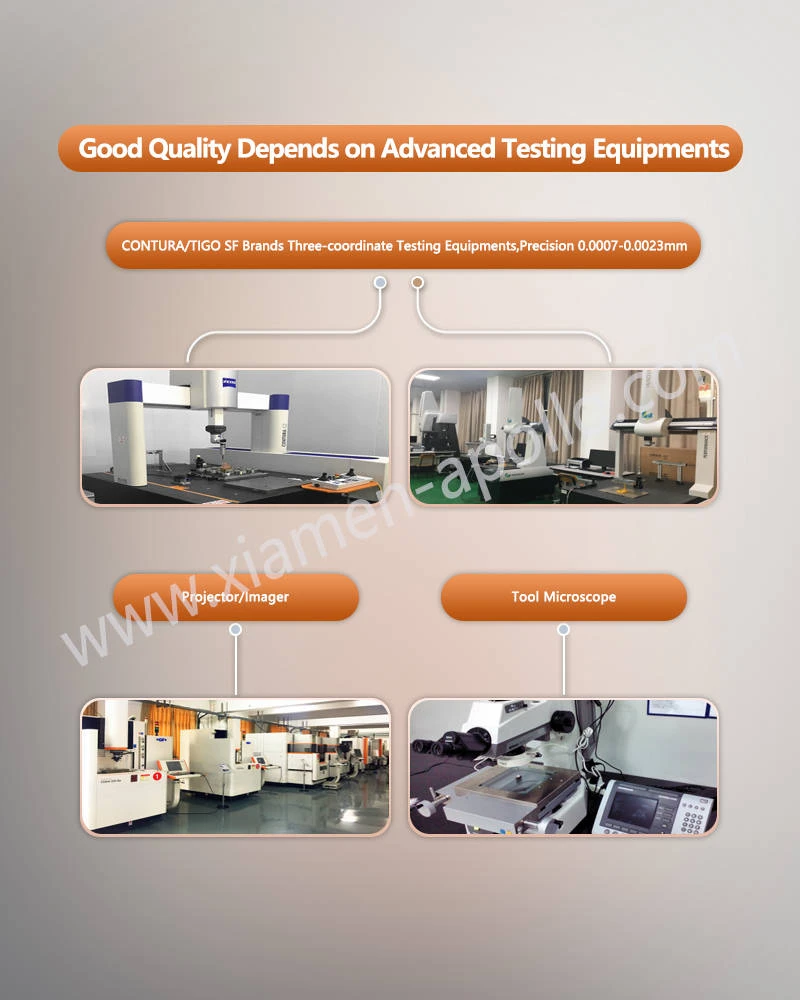

Optično razvrščanje in merjenje kontaktne vrzeli
Zakaj je 100-odstotni optični pregled pomemben
Proizvodnja termostatov v velikih količinah lahko uporablja avtomatizirane sisteme vida za pregled kritičnih zunanjih elementov na ravni komponent ali sklopov. 100-odstotni inšpekcijski program pomeni, da je vsak del ocenjen glede na lastnosti, ki so dodeljene tej inšpekcijski postaji; to ne pomeni, da je bila preverjena vsaka lastnost notranjega materiala ali električna funkcija.
Odvisno od sklopa lahko optični pregled preveri:
- Prisotnost kontakta, orientacija in približno centriranje.
- Premer stika, višina glave in vidni profil.
- Obris nosilca, položaj luknje in zunanja deformacija.
- Neravnine, površinska kontaminacija in vidne napake zvara.
- Orientacija sklopa in manjkajoče ali podvojene funkcije.
Zmogljivost inšpekcije je treba določiti z uporabo reprezentativnih dobrih delov in vzorcev z znanimi napakami. Med kvalifikacijo opreme je treba oceniti lažno sprejemljivost, lažno zavrnitev, variacijo osvetlitve, kontaminacijo leče in obrabo napeljave.
Kontaktna vrzel: Merjenje v pravilnem stanju delovanja
Kontaktna reža je fizična ločitev med parnimi kontaktnimi površinami po odpiranju preklopnega mehanizma. Njegova funkcionalna vrednost je odvisna od izvedbe sklopa in stanja delovanja zaščite.
Za termično aktivirano zaščito je treba pri meritvah razlikovati med:
- Začetna geometrija zaprtega stanja.
- Vrzel v odprtem stanju pri določeni temperaturi ali položaju aktuatorja.
- Stanje ponastavitve med hlajenjem.
- Vsaka določena sprememba vrzeli po preskusu vzdržljivosti.
Optični sistem lahko meri vidno ločitev, ko so kontaktne površine dostopne in pravilno poravnane s kamero. Morda bo potrebno namensko vpenjalo ali meritev premika, kjer je kontaktni vmesnik skrit ali se mehanizem premika med preskušanjem.
Metoda pregleda mora opredeliti referenčno točko, smer gledanja, temperaturne pogoje in ločljivost. Rezultat meritve brez teh pogojev morda ne bo primerljiv med proizvodnimi linijami.
Optični pregled in električno testiranje
| Pregled ali test | Zaznavne lastnosti | Omejitev |
|---|---|---|
| 2D strojni vid | Obris, premer, položaj, orientacija in vidne napake | Ni mogoče neposredno preveriti skrite celovitosti sklepa |
| 3D optična meritev | Višina, profil in izbrana geometrijska razmerja | Zahteva primerno površinsko vidljivost in kalibrirano opremo |
| Nastavek za kontaktno režo | Ločevanje pri določenem delovnem stanju | Rezultati so odvisni od poravnave vpenjal in pogojev delovanja |
| Preskus z mikroohmmetrom | Električni upor pri definiranem preskusnem toku | Preklopne vzdržljivosti ne vzpostavi samostojno |
| Izvlečni ali strižni preskus | Mehanska zadrževalna trdnost | Običajno uničujoče in odvisno od izbire vzorca |
| Preskus toplotne/električne vzdržljivosti | Preklopno obnašanje pod določenimi delovnimi pogoji | Zahteva določen testni protokol in reprezentativne vzorce |
Zanesljiv nadzorni načrt združuje dimenzijski pregled z električnimi in mehanskimi preskusi, potrebnimi za potrditev dejanskih načinov okvare. Optični pregled ne more nadomestiti destruktivnega testiranja spoja ali preskusa vzdržljivosti končne naprave, kjer je to potrebno.
Posvetujte se z našimi inženirji elektrotehnike še danes

Pogosta vprašanja o oblikovanih kontaktih iz srebrne zlitine
Q1. Kako se preveri debelina srebrne plasti na kontaktni zakovici termostata?
Debelino srebrovega sloja je mogoče preveriti z uporabo rentgenske fluorescence, če sta prevleka in substrat primerna za metodo. Za analizo lokalne plasti bo morda potrebna mikroskopija prečnega prereza. Načrt inšpekcijskega pregleda mora določati merilne lokacije, zahteve za kalibracijo in sprejemljive meje.
Q2. Katere informacije so potrebne za zahtevo po ponudbi za kontaktni sklop termične zaščite po meri?
Navedite risbo komponente, kontaktne in nosilne materiale, nazivno električno obremenitev, ciljne mere, način pritrditve, zahtevano vzdržljivost, letno količino in inšpekcijska merila. Te podrobnosti omogočajo dobavitelju, da oceni orodje, izbiro postopka, zahteve za validacijo in proizvodne stroške.
Q3. Kako lahko proizvajalec dokaže sledljivost kontaktnih sklopov termostata?
Zahtevajte materialne certifikate, povezane s številkami serije, zapisi o postopkih in pregledih, identifikatorji opreme ali proizvodnih serij ter dokumentirani rezultati kvalifikacije izdelkov. Certifikat ISO 9001 ali IATF 16949 lahko podpira pregled sistema kakovosti, vendar ne nadomešča preverjanja posameznega izdelka.
