Električna kontaktna obloga nadzoruje površinsko oksidacijo, kontaktno odpornost, obrabno obnašanje in dolgoročno stabilnost povezave. Prevleka iz zlata, srebra in kositra izpolnjuje različne električne in mehanske zahteve; pri izbiri prevleke je treba upoštevati tok, kontaktno silo, frekvenco preklopov, cikle parjenja, združljivost z navadnimi kovinami in delovno okolje. Za proizvajalce električnih kontaktov in nabavne skupine OEM je treba debelino prevleke, oprijem, poroznost in metode preverjanja določiti pred sprostitvijo v proizvodnjo.
Kako galvanizacija vpliva na zmogljivost električnega kontakta
Galvanizacija nanese nadzorovano kovinsko plast na prevodno podlago, da se spremenijo njene površinske lastnosti, ne da bi se spremenila razsuti material celotne komponente. Pri relejnih kontaktih, bakrenih sponkah, žigosanih konektorjih in srebrnih kontaktnih kovicah prevleka vpliva tako na električno prevodnost na vmesniku kot na hitrost razgradnje površine.
Kontaktna odpornost in tvorba površinskega filma
Kontaktna odpornost je odvisna od dejanske površine kovinskega stika, kontaktne sile, hrapavosti površine, kontaminacije in lastnosti površinskega filma. Čeprav ima kontakt lahko veliko navidezno površino, gre električni tok skozi veliko manjše število mikroskopskih kontaktnih točk.
Srebro zagotavlja visoko električno prevodnost, vendar lahko srebrov sulfid nastane v atmosferah, ki vsebujejo žveplo. Zlato je odporno proti oksidaciji in je primerno za stike z nizkim signalom, medtem ko kositer zagotavlja praktično površino za številne ločljive bakrene povezave, vendar lahko pod določenimi pogoji razvije oksidne filme in odpornost, povezano z razjedanjem.
| Material za prevleko | Tipična električna karakteristika | Glavno tveganje, povezano s površino | Običajna inženirska uporaba |
|---|---|---|---|
| Srebro (Ag) | Visoka prevodnost; nasipna upornost približno 1,59 μΩ·cm pri 20 stopinjah | Sulfidacija in površinsko tarnanje | Močnostni kontakti, relejni kontakti, prevodne sponke |
| zlato (Au) | Visoka prevodnost; nasipna upornost približno 2,44 μΩ·cm pri 20 stopinjah | Obraba, poroznost in visoki stroški materiala | Signali nizkega nivoja, natančni konektorji, krmilna vezja |
| Kositer (Sn) | Masivna upornost približno 11,5 μΩ·cm pri 20 stopinjah | Tvorba oksida, razjedanje in kositrni laski v občutljivih sistemih | Bakrene sponke, žigosani konektorji, vmesniki za zaključke žic |
Testiranje oksidacije, izpostavljenosti žveplu in korozije
Učinkovitost premaza je odvisna od kemičnih vrst, ki so prisotne v delovnem okolju. Srebro lahko potemni v ozračju, ki vsebuje žveplo; kositrov oksid lahko poveča odpornost pri nizkih kontaktnih silah; odpornost zlata proti koroziji pa je lahko ogrožena zaradi por, ki razkrijejo spodnji substrat.
Preizkušanje slanega razpršila v skladu z ASTM B117 ocenjuje korozijsko obnašanje v nadzorovanem okolju s slano meglo. Vendar pa ne predvideva neposredno delovanja v z žveplom bogatih industrijskih atmosferah, mešanih tekočih plinskih okoljih ali dejanske električne preklopne dolžnosti. Preskusne metode se morajo torej ujemati s pričakovanim mehanizmom okvare med uporabo.
Pri dobaviteljih električnih kontaktnih oblog mora kvalifikacija razlikovati kozmetično razbarvanje od merljivih povečanj kontaktne odpornosti, korozije skozi premaz in izgube mehanske celovitosti.
Zahteve glede odpornosti proti obrabi in parjenja
Debelino prevleke je treba izbrati glede na pričakovano mehansko in električno obremenitev in ne glede na generično specifikacijo prevleke.
- Pozlačeni signalni kontakti: Določite najmanjšo lokalno debelino zlata, cilj paritvenega cikla in dovoljeno spremembo upora.
- Posrebreni preklopni kontakti: Ocenite erozijo obloka, prenos materiala med kontakti, toplotno obremenitev in kontaktno silo.
- Vtiskovanje s pocinkanim bakrom: ocenite silo vstavljanja, izpostavljenost strganju, obnašanje oksidnega filma in predvideni povezovalni sistem.
Debelejši premaz ne zagotavlja samodejno daljše življenjske dobe. Adhezija, poroznost, trdota nanosa, hrapavost površine in porazdelitev kontaktnega pritiska so lahko enako pomembni.
Zlato v primerjavi s srebrom v primerjavi s kositrom: izbira pravilnega sistema prevleke
Pravilna prevleka je odvisna od električne obremenitve, geometrije kontakta, podlage, okoljskih pogojev in ciljne življenjske dobe. Zlato je na splošno izbrano za stabilne vmesnike nizke ravni signala, srebro za prevodne napajalne poti in kositer za številne cenovno občutljive bakrene priključne sisteme.

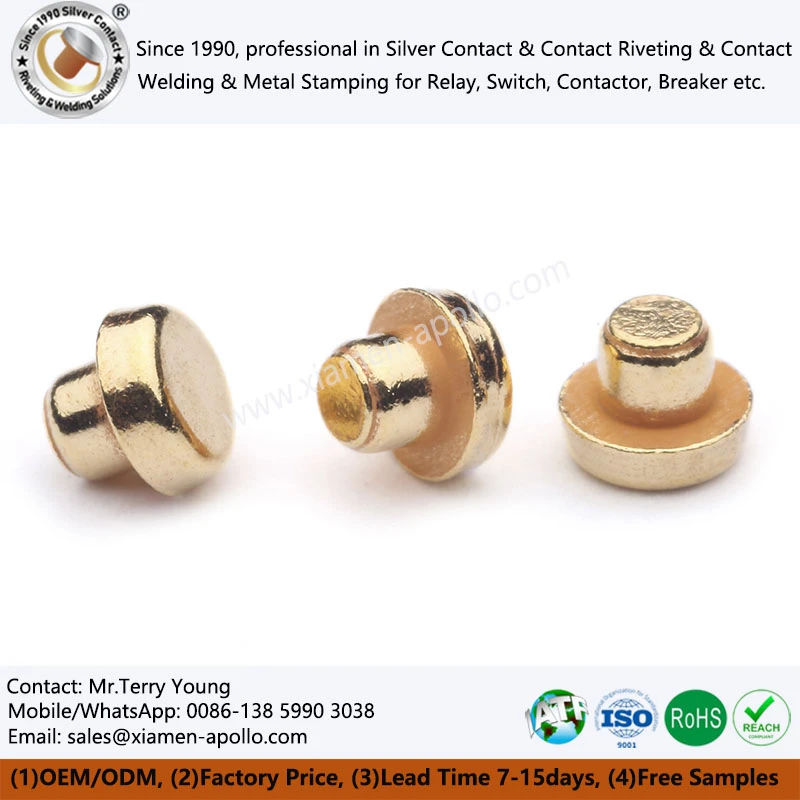

Pozlačenje za signale nizkega nivoja in natančne priključke
Zlato je uporabno, kadar mora kontakt vzdrževati nizek in stabilen upor vmesnika v pogojih nizke napetosti in nizkega toka. Ne tvori zlahka trdnih izolacijskih oksidnih filmov, ki so povezani z mnogimi navadnimi kovinami.
Specifikacije pozlačevanja morajo razlikovati med usedlinami trde zlitine zlata in usedlinami mehkejšega zlata visoke čistosti. Trdo zlato, ki je pogosto legirano z majhnimi količinami drugih kovin, se običajno uporablja za večkratno parjenje. Mehkejše zlato je lahko primerno za aplikacije z omejeno mehansko obrabo.
Ključne specifikacijske spremenljivke vključujejo:
- Najmanjša lokalna debelina zlata, merjena v mikrometrih (μm).
- Sestava zlata in trdota nanosa.
- Nikelj ali druga kvalificirana debelina pregradne plasti, kjer je potrebna.
- Merila sprejemljivosti poroznosti in izpostavljene podlage.
- Paritveni cikli, kontaktna sila in dovoljena sprememba kontaktnega upora.
Samo nominalna povprečna debelina morda ne bo zaščitila robov, vtisnjenih vogalov ali območij z visoko obrabo. Risba mora določati merilna mesta in merila sprejemljivosti za najmanjšo debelino.
Posrebrenje kontaktov relejev in napajalnih sponk
Srebro se pogosto uporablja tam, kjer sta prednostni nizki električni upor in sposobnost prenosa toka. Posrebrene kontaktne kovice, bakrene sponke in relejske komponente lahko zagotovijo prevodno površino, hkrati pa ohranijo strukturni substrat na osnovi bakra.
Specifikacija prevleke mora upoštevati razliko med posrebreno površino in masivnim srebrnim kontaktom. Prevlečeni bakreni del ima funkcionalno površinsko prevleko nad prevodno osnovno kovino; bimetalna kontaktna zakovica lahko namesto tega uporablja srebrno kontaktno plast, povezano z bakrenim steblom s postopkom oblikovanja ali lepljenja.
| Dejavnik oblikovanja | Posrebreni baker | Bimetalna srebrna kontaktna zakovica | Polni srebrni kontakt |
|---|---|---|---|
| Distribucija srebra | Površinski premaz | Lokaliziran kontaktni sloj | Srebro v razsutem stanju |
| Spremenljivka primarnih stroškov | Površina in debelina nanosa | Srebrna geometrija glave in celovitost vezi | Srebrna masa |
| Glavni poudarek na kvalifikacijah | Adhezija, poroznost in debelina | Trdnost spoja, celovitost vmesnika in obraba kontakta | Geometrija, razred materiala in obraba |
| Tipična uporaba | Prevodne sponke in konektorski deli | Sklopi relejev in stikalnih kontaktov | Aplikacije, ki zahtevajo trdno srebrno kontaktno telo |
Pri stikalnih napravah se posrebrenje ne sme obravnavati kot nadomestek za pravilen kontaktni material. Energija obloka, preklopni tok, induktivnost bremena, hitrost odpiranja in geometrija kontakta lahko zahtevajo srebrno zlitino, kot je AgSnO₂ ali AgNi, namesto prevleke iz čistega srebra.
Pocinkanje za vtiskovanje bakra in električnih sponk
Pocinkanje se široko uporablja za vtisnjene dele iz bakra in bakrovih zlitin, ker podpira praktično električno spajanje in je združljivo s številnimi postopki spajkanja in spajanja sponk.
Vendar pa kositer ni univerzalno primeren za kontakte z nizkim signalom. Kositrov oksid lahko vpliva na odpornost vmesnika, zlasti kadar je kontaktna sila nezadostna, da bi prekinila površinski film. Tretiranje, ki ga povzročijo vibracije ali toplotno gibanje, lahko povzroči tudi obrabne ostanke in nestabilno odpornost.
Specifikacije za žigosanje pocinkanega bakra morajo določati:
- Debelina nanosa kositra in ali je zaključek mat ali svetel.
- Stopnja in temperatura bakrene podlage.
- Zahteve glede podlage ali pregradne plasti, kjer je primerno.
- Zahteve za spajkanje ali stiskanje za predvideno povezavo.
- Ocena tveganja za rast las za občutljive geometrije in pogoje delovanja.
Nadzor kositrnih laskov zahteva posebno pozornost pri tesno nameščenih vodnikih in občutljivih elektronskih sklopih. Veljavne blažilne ukrepe je treba izbrati s pregledom načrta in kvalifikacijskim testiranjem, namesto da bi predvidevali, da določena nazivna debelina odpravlja tveganje.
Izbira materiala glede na pogoje delovanja
| Delovno stanje | Zaželeno izhodišče | Inženirski pregledi |
|---|---|---|
| Signal nizke ravni, nizka kontaktna sila | Pozlačen kontakt | Najmanjša debelina zlata, poroznost, cikli parjenja in stabilnost odpornosti |
| Visokotokovni prevodni vmesnik | Kontaktni sistem iz posrebrenega bakra ali srebrne zlitine | Dvig temperature, gostota toka, kontaktna sila in izpostavljenost koroziji |
| Spajkalna bakrena sponka | Tisk iz pokositranega bakra | Spajkanje, debelina nanosa, pogoji skladiščenja in združljivost s podlago |
| Ponavljajoče se preklapljanje z električnimi loki | Kontakt iz srebrne zlitine, primeren za uporabo | Obločna erozija, nagnjenost k varjenju, prenos, temperatura in vzdržljivost |
| Vibrirajoča ločljiva povezava | Sistem iz zlata ali kositra, primeren za uporabo | Fretting, kontaktna sila, površinska obdelava in profil vibracij |
To so začetne izbirne smernice, ne univerzalni recepti. Končno izbiro je treba preveriti glede na električno oceno izdelka, veljavne zahteve IEC in dejansko delovno okolje.
Prenesite list s specifikacijami kontaktnega materiala
Preverjanje debeline prevleke, adhezije in korozije
Debelina nanosa in oprijemljivost sta ločeni karakteristiki kakovosti. Prevleka lahko izpolnjuje svojo zahtevo glede nominalne debeline, vendar ne uspe zaradi slabe priprave površine, čezmerne notranje napetosti, neustrezne aktivacije ali nezdružljivosti med prevleko in podlago.
Določitev debeline nanosa in merilnih mest
Tehnična risba mora navajati material prevleke, najmanjšo lokalno debelino, merilno metodo in funkcionalne lokacije meritev. Če se uporablja pregradna plast, je treba njeno debelino nadzorovati ločeno od funkcionalne zunanje prevleke.
| Postavka za preverjanje | Tipična metoda ali referenca | Kaj vzpostavlja | Pomembna omejitev |
|---|---|---|---|
| Debelina kovinske prevleke | rentgenska fluorescenca (XRF); ISO 3497 | Nedestruktivno merjenje debeline, kjer sta premazni sistem in geometrija primerna | Rezultati so odvisni od kalibracije, sestave plasti in merilne geometrije |
| Debelina prečnega prereza | Metalografski prerez; ISO 1463 | Debelina plasti in struktura vmesnika na pregledani lokaciji | Uničujoče in omejeno na pripravljen odsek |
| Lepljenje elektrodeponiranih prevlek | ISO 2819 ali določena metoda, specifična za premaz | Odpornost proti ločevanju pri izbranem testu | Primernost metode je odvisna od podlage, prevleke in geometrije dela |
| Odpornost proti koroziji | ASTM B117 ali določena metoda ciklične korozije | Korozijsko obnašanje pri določenih pogojih izpostavljenosti | Ne določa neposredno električne vzdržljivosti med delovanjem |
| Spajkanje, kjer je ustrezno | Veljavna metoda IEC 60068-2-20 ali specifikacija stranke | Vlažilno obnašanje pri določenih pogojih spajkanja | Ni nadomestilo za testiranje odpornosti proti stiku ali trdnosti spoja |
Noben posamezen standard ne pokriva vseh sistemov prevlek in geometrije komponent. Načrt risanja in pregleda mora opredeliti veljavno izdajo, preskusne pogoje, velikost vzorca in meje sprejemljivosti.

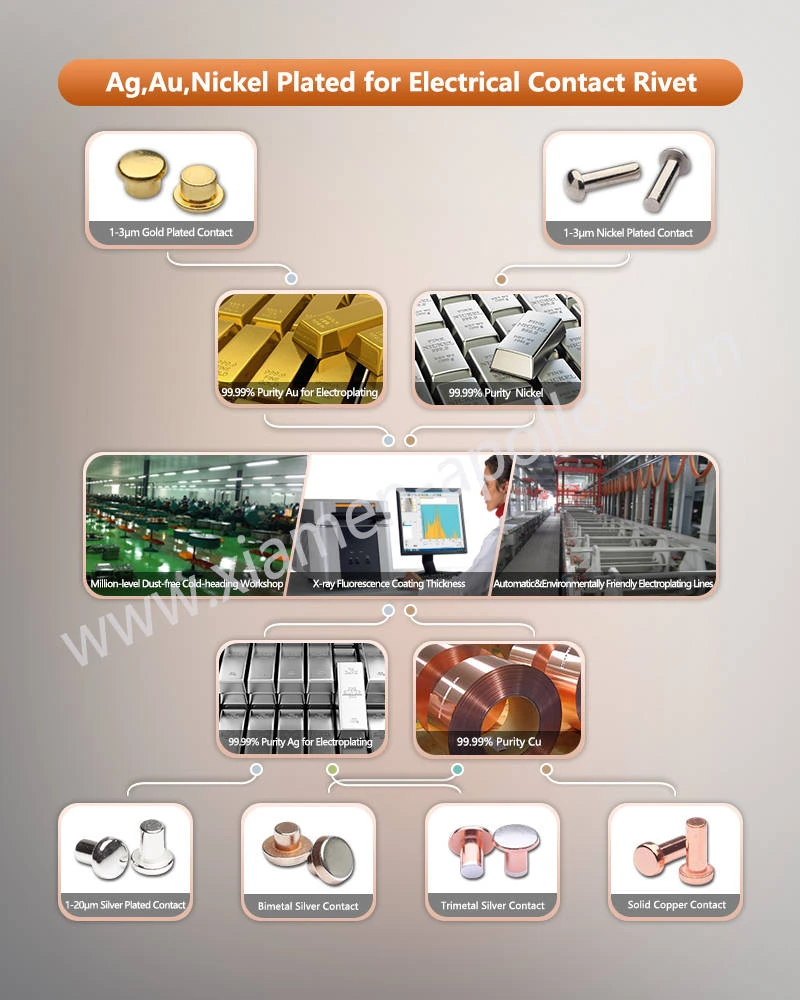

XRF merjenje debeline in analiza preseka
XRF je primeren za rutinske preglede številnih kovinskih prevlek, kadar so sestava prevleke, substrat in geometrija meritev podprti s kalibracijo instrumenta. Pri večplastnih sistemih mora merilna metoda razlikovati posamezne plasti ali uporabiti validiran model.
Prečna mikroskopija zagotavlja neposredne dokaze o debelini prevleke, kontinuiteti plasti in vmesniku med prevleko in substratom. Še posebej je uporaben med validacijo procesa, analizo napak in preiskavo pokritosti robov ali lokalizirane razslojenosti.
Načrt inšpekcijskega pregleda proizvodnje mora določati:
- Mesta meritev, vključno z robovi ali kontaktnimi območji, kjer je to funkcionalno.
- Najmanjša lokalna debelina in dovoljeno odstopanje.
- Umeritveni standardi in pogostost merjenja.
- Priprava preseka in merila za ocenjevanje, kadar je potrebno.
- Sledljivost med rezultati pregleda in proizvodno serijo.
Adhezijski testi in omejitve testa upogiba
Neuspeh adhezije lahko izvira iz neustreznega čiščenja, nepopolne aktivacije, kontaminacije, prekomerne obremenitve nanosa ali slabe združljivosti med sosednjimi plastmi.
Preskus upogiba je lahko uporaben za primerne vzorce pločevine, ni pa univerzalna sprejemljiva metoda za prevlečene električne kontakte. Upogibni polmer, debelina podlage, duktilnost in debelina prevleke vplivajo na rezultat. Majhni žigosani deli lahko zahtevajo preskusno metodo, ki jo je odobrila stranka, ali reprezentativni procesni kupon.
Merila sprejemljivosti morajo opredeljevati dopustne pogoje po testiranju, kot je odsotnost vidnega luščenja ali ločevanja pri določeni inšpekcijski metodi. Če se zahteva, da funkcionalna prevleka med deformacijo ostane nedotaknjena, mora biti ta zahteva izrecna.
ASTM B117 solna prha in kvalifikacija storitvenega okolja
ASTM B117 opredeljuje postopek nadzorovane izpostavljenosti slani megli. Uporaben je za primerjavo korozijskega obnašanja pod določenimi pogoji, vendar ne določa univerzalnega trajanja prehoda/neuspeha za vse pozlačene, posrebrene ali kositrne komponente.
Preskus s slano meglo na primer morda ne bo prikazal sulfidacije srebra, izpostavljenosti mešanim plinom, kondenzacijskih ciklov ali električnega obloka. Kadar ti mehanizmi urejajo življenjsko dobo, mora kvalifikacija vključevati ustrezen okoljski preskus in po potrebi meritve kontaktne odpornosti pred in po izpostavljenosti.
Galvanizacija brez cianida in okoljska skladnost
Kemija pri galvanizaciji vpliva na varnost delavcev, čiščenje odpadne vode, nadzor procesov in skladnost z okoljem. Postopki brez cianida lahko zmanjšajo določene nevarnosti, povezane s cianidom, vendar izraz ne dokazuje, da je celoten postopek nanašanja galvanizacije okolju neškodljiv ali samodejno skladen z vsemi veljavnimi predpisi.
Posrebrenje brez cianida: kvalifikacija postopka
Običajni postopki posrebrenja lahko uporabljajo elektrolite na osnovi cianida. Na voljo so alternativne kemije, vendar je njihova primernost odvisna od podlage, lastnosti nanosa, geometrije komponent in proizvodnih zahtev.
Postopek brez cianida je treba kvalificirati glede na enaka funkcionalna merila kot kateri koli drug sistem nanašanja:
- Debelina nanosa in enakomernost po funkcionalnih površinah.
- Adhezija in odpornost proti luščenju.
- Videz površine in sestava depozita.
- Električna kontaktna odpornost in okoljska stabilnost.
- Stabilnost kopeli, nadzor odpadne vode in ponovljivost postopka.
Sprememba kemije lahko vpliva na morfologijo nanosa, izmetno moč, poroznost in stabilnost procesnega okna. Ne bi smeli domnevati, da se obstoječi procesni parametri prenesejo nespremenjeni, ko se zamenja kemikalija za nanos.
RoHS, REACH in deklaracije snovi
RoHS in REACH obravnavata različne regulativne zahteve. RoHS omejuje določene nevarne snovi v električni in elektronski opremi v okviru svojega področja uporabe, medtem ko REACH ureja kemikalije in s tem povezane obveznosti, vključno z veljavnimi omejitvami in zahtevami za sporočanje snovi.
Trditev o "skladnosti z RoHS" ali "skladnosti z REACH" mora biti podprta z ustreznimi izjavami in materialnimi informacijami za zadevni izdelek in trg. Trditev ne bi smela izhajati samo iz odsotnosti cianida v kopeli za nanos.
Za kvalifikacijo dobavitelja OEM lahko paket dokumentacije vključuje:
- Kemija prevleke in ustrezne deklaracije o postopku.
- Deklaracije o podlagah in premaznih materialih.
- Veljavna dokumentacija RoHS in REACH.
- Informacije o omejenih snoveh od nabavnih dobaviteljev materiala.
- Zapisi o identifikaciji serije in sledljivosti.
- Obveščanje o spremembi postopka in zahteve za ponovno kvalifikacijo.
Kontrole proizvodnje in revizijske točke dobaviteljev
Dobavitelj električnih kontaktnih oblog mora dokazati nadzor nad postopkom od priprave podlage do končnega pregleda. Revizija bi se morala osredotočiti na dokumentirani proces in dejanske proizvodne zapise in ne samo na certifikate.
| Postavka revizije | Zahtevati dokaze | Inženirski namen |
|---|---|---|
| Priprava pred nanašanjem | Zapisi o čiščenju, aktiviranju in nadzoru izpiranja | Zmanjšajte onesnaženje in napake pri oprijemu |
| Upravljanje kopeli | Sestava, temperatura, pH, kjer je primerno, in zapisi o dopolnjevanju | Ohranite doslednost depozita |
| Nadzor debeline | XRF kalibracija, rezultati inšpekcijskih pregledov in načrt vzorčenja | Preverite zahteve glede premaza |
| Adhezija in korozija | Testni postopki, rezultati in zapisi o korektivnih ukrepih | Potrdite kvalifikacijo postopka |
| Materialna skladnost | Veljavne izjave RoHS/REACH | Podpora regulativni oceni |
| Sledljivost | Kode serij, zapisi inšpekcijskih pregledov in zgodovina sprememb postopka | Omogoči zadrževanje in preiskavo napak |
ISO 9001 in IATF 16949 lahko podpirata dokumentirano upravljanje kakovosti, odvisno od dobaviteljevega obsega certificiranja. Nobeno potrdilo samo po sebi ne dokazuje, da je bila določena debelina prevleke, rezultat oprijema ali zahteva okoljskega preskusa izpolnjena.
Posvetujte se z našimi inženirji elektrotehnike še danes
Pogosto zastavljena vprašanja
Kako se meri debelina zlata, srebra ali kositra na električnih kontaktih?
Rentgenska fluorescenca (XRF) se običajno uporablja za nedestruktivno merjenje debeline, kadar sta prevlečni sistem in geometrija primerna. Prečna mikroskopija lahko preveri debelino plasti in vmesnike.
Katere preskuse prevleke mora zagotoviti proizvajalec električnih kontaktov za kvalifikacijo OEM?
Testni načrt je odvisen od aplikacije. Tipični dokazi vključujejo meritve debeline prevleke, teste oprijema, preskuse korozije in veljavne izjave o materialih.
Ali lahko kitajski dobavitelj električnih kontaktnih oblog zagotovi dokumentacijo RoHS/REACH in sledljivost proizvodnje?
Kvalificirani dobavitelj bi moral biti sposoben zagotoviti veljavne izjave o materialu in proizvodne evidence na ravni serije, če so ti vključeni v njegov sistem kakovosti in pogodbo o dobavi.
