Pri industrijski avtomatizaciji z visoko gostoto in naprednih sistemih za distribucijo električne energije magnetni zaskočni releji uporabljajo trajne magnete in magnetno sklopitev, da dosežejo bistabilno zapiranje brez neprekinjenega napajanja tuljave. Vendar delovanje v bližini transformatorjev visoke moči, pretvornikov s spremenljivo frekvenco in vzporednih preklopnih vezij izpostavi te komponente močnim blodečim magnetnim poljem. Nezaščiteni sklopi trpijo zaradi nerednega odboja kontaktov, odmika magnetne nasičenosti in nenamernih preklopnih napak. Izdelava posebnega pokrova EMI Shield Cover zagotavlja kritično ranžiranje magnetnega pretoka in zaščito okolja. Naša izvorna tovarna, zgrajena z visoko natančnim progresivnim žigosanjem in napredno optimizacijo materialov, zagotavlja izjemno dimenzijsko stabilnost in elektromagnetno združljivost (EMC) za svetovne proizvajalce električne opreme Tier-1.
Ranljivosti za potepuško magnetno polje v industrijskih zaskočnih relejih z zaščito pokrova relejnega ščita
Ohranjanje zanesljivega bistabilnega zaskočenja je odvisno od ohranjanja notranjega magnetnega ravnovesja med trajnim magnetom in elektromagnetno tuljavo. Zunanje elektromagnetne motnje (EMI) popačijo to notranje vezje, kar povzroči funkcionalne okvare, ki jih je mogoče odpraviti s pravilno zasnovanimi strukturami ohišja relejnega ščita.
- Prestrezanje potepuškega toka: Bližnje induktivne obremenitve ustvarjajo izmenična magnetna polja, ki prodrejo skozi nezaščitena ohišja releja in spremenijo zadrževalno silo notranje armature. Natančno{1}}vgrajen pokrov relejnega ščita blokira zunanji razpršeni tok in stabilizira porazdelitev notranjega magnetnega polja.
- Lažno sproženje in obračanje stanja: Zunanji magnetni trni lahko prezgodaj sprožijo nasičenost jedra, kar povzroči neželene preklopne operacije ali onemogoči mehanizme za daljinsko odklop v pametnih električnih omrežjih.
- Dvosmerni presluh: Goste postavitve tiskanih vezij in nadzorne plošče z več releji tvegajo dvosmerne motnje, kjer aktivacijski impulzi releja motijo sosednjo mikroelektroniko in senzorje.
- Toplotna in okoljska degradacija: Nezaščitene enote, ki delujejo v industrijskih okoljih z visoko stopnjo vibracij in prahu, se soočajo s pospešeno mehansko obrabo in oksidacijo notranjih magnetnih poti.

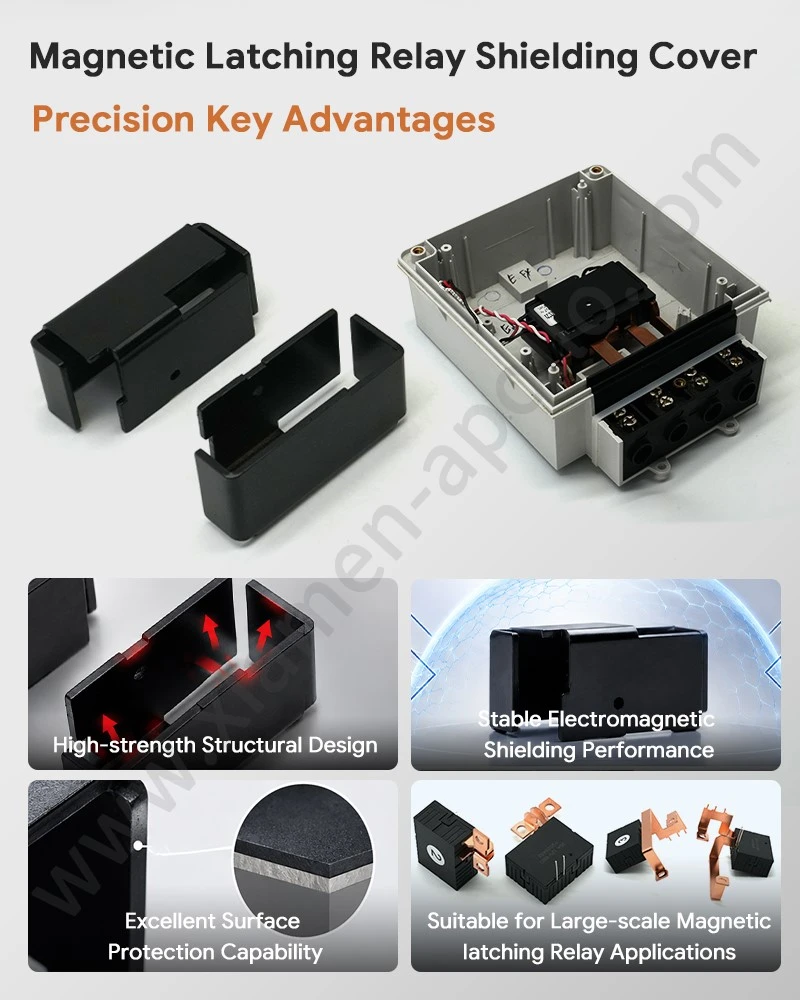

Strukturna zasnova in principi magnetnega ranžiranja zaščitnega pokrova releja
Učinkovito ohišje zaščitnega pokrova releja zahteva natančno mehansko namestitev in optimizirane mehke magnetne lastnosti za popolno izolacijo jedra releja.
Komponente strukturnega sestava

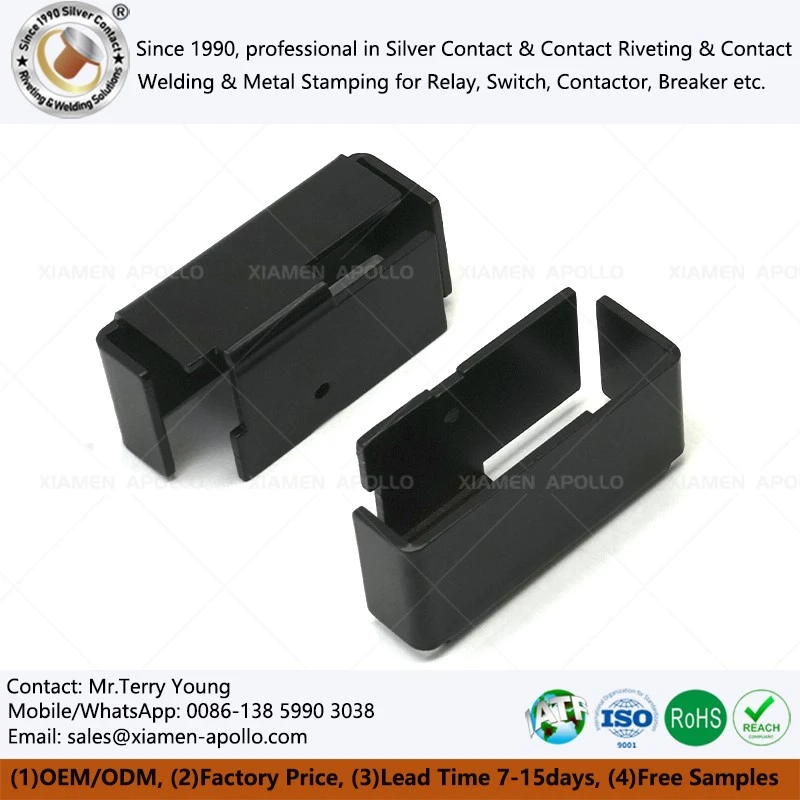

- Ohišje glavnega releja: Oblikovano z globokim vlečenjem in postopnim žigosanjem, ki popolnoma zajame magnetno tuljavo, jedro in armaturo releja, ne da bi zapravljal notranji nadzorni prostor.
- Integrirani zadrževalni zapahi: Natančno izdelane mehanske ključavnice, ki tesno pritrdijo pokrov na ohišje releja, da preprečijo zrahljanje zaradi vibracij.
- Buffer tesnilni sloj: Notranja sredstva za blaženje zmanjšujejo mehanske mikro vibracije, hkrati pa tesnijo pred prahom v zraku in vlago iz okolja.
Mehanizem za ranžiranje magnetnega toka
Kovinsko ohišje releja uporablja visoko prepustne mehke magnetne materiale, katerih magnetna upornost je znatno nižja od zračnih ali notranjih relejnih rež. Ko zunanji magnetni tok deluje na zunanjo lupino, se črte sile preusmerijo vzdolž visoko prepustnih sten ohišja, namesto da bi prodrle skozi notranje jedro. To ustvari varno Faradayevi podobno magnetno kletko, ki ščiti zadrževalni tok trajnega magneta.
Posvetujte se z našimi inženirji elektrotehnike še danes
Primerjalna analiza materiala za pokrove za elektromagnetno zaščito
Izbira pravilne surovine je bistvenega pomena za uravnoteženje učinkovitosti magnetnega ščita, mehanske trdnosti in stroškov izdelave pokrova elektromagnetnega ščita v množični proizvodnji.
| Klasifikacija materiala | Začetna prepustnost (μᵢ) | Indukcija nasičenosti (Bs) | Natezna trdnost (MPa) | Primarna industrijska uporaba |
|---|---|---|---|---|

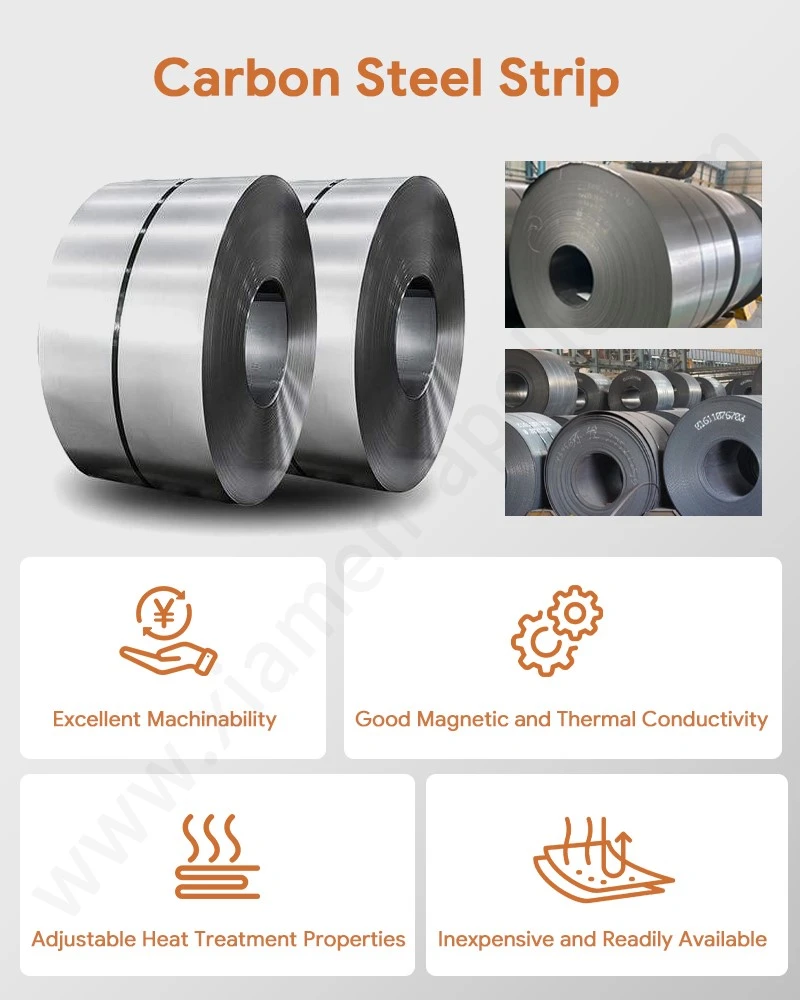

| Hladno valjano ogljikovo jeklo (SPCC / Q195) | μᵢ Večje ali enako 300 | 1.2‑1.5 T | 270-410 MPa | Industrijski odklopniki MCCB, pametni števci, relejni moduli velike količine |
| Permalloy (zlitina železa in niklja 1J85) | μᵢ Večje ali enako 30000 | 0.75 T | 450-600 MPa | Natančni letalski in vesoljski releji, visoko občutljivi medicinski komunikacijski senzorji |
| Silikonsko jeklo (hladno valjano zrnato) | μᵢ Večje ali enako 2000 | 1.9 T | 300-500 MPa | Visokozmogljivi omrežni kontaktorji, težki sistemi za industrijsko avtomatizacijo |

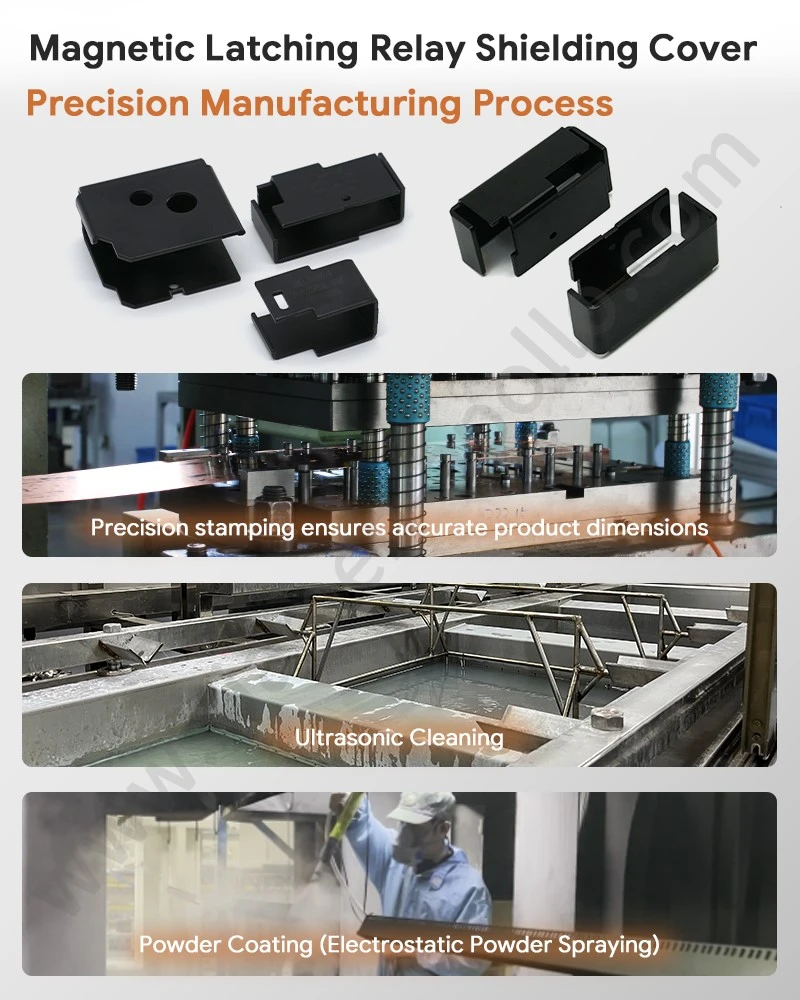

Progresivno žigosanje in nadzor kakovosti izdelave EMI Shield Coverja
Doseganje stroge dimenzijske ponovljivosti v milijonih EMI Shield Covers zahteva strog nadzor procesa v skladu s standardi kakovosti IATF 16949.
- Natančno progresivno orodje: Multi-station matrice izvajajo zarezovanje, prebadanje in globoko vlečenje v eni sami potezi za kovinski ščitni pokrov za komponente magnetnega zaskočnega releja, pri čemer ohranjajo enakomernost debeline stene in višine robov pod 0,02 mm.
- Vzmetna kompenzacija: Računalniško simulirana geometrija orodja izravnava vzmet materiala v jeklu z nizko vsebnostjo ogljika, kar zagotavlja dosleden naklon montažnih lukenj in kote oblike (±0,5 stopinje) za standardizirane EMI Shielding Housing profile za vtiskovanje.
- Površinska obdelava in protikorozijska zaščita: Elektrostatična praškasta prevleka ali pasivne plasti zagotavljajo več kot 500 ur odpornosti na nevtralni slani sprej (NSS) po ASTM B117, kar preprečuje rdečo rjo v vlažnih uporabnih okoljih.
- Statistični procesni nadzor (SPC): Avtomatizirani optični nadzorni sistemi spremljajo kritične dimenzije in zagotavljajo indeks zmogljivosti procesa CpK, večji ali enak 1,33 za množične proizvodne poteke.
kontaktirajte nas
Za takojšen inženirski pregled pošljiteRele EMI Shield Coverrisbo ali fizični vzorec skupaj z zahtevano stopnjo jekla, debelino pločevine, specifikacijo prevleke, kritičnimi tolerancami, letno količino in pogoji magnetnega preskusa. Proizvodna ekipa lahko oceni izvedljivost žigosanja, zahteve glede orodij, nadzor premazov, pregledne točke in proizvodnjo vzorcev pred izdajo količine.
