Aluminijasti dodatki za solarno montažo: trendi materialov in predelave

Aluminijasti dodatki za solarno montažo so konstrukcijske komponente, ki se uporabljajo za pritrditev fotovoltaičnih modulov in povezovanje montažnih struktur. Za večino običajnih projektov je aluminij 6063-T5 običajna izbira materiala, ker njegova kombinacija nizke gostote, odpornosti proti koroziji in obdelovalnosti podpira lahko strojno opremo za pritrditev; končni razred materiala, stanje in površinsko obdelavo je treba določiti glede na projektno okolje in mehanske zahteve.

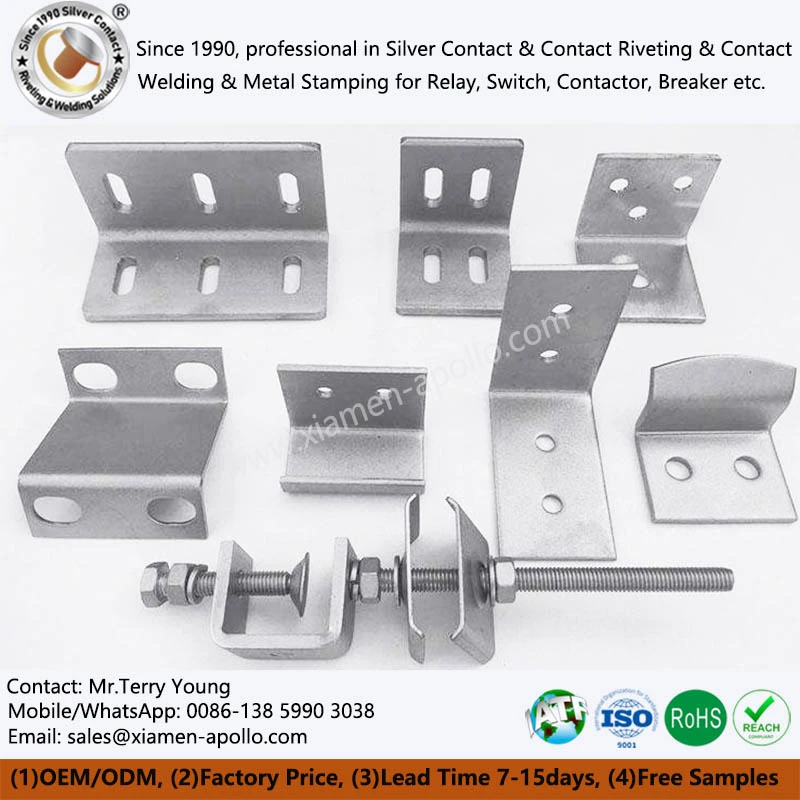

Sektor dodatne opreme za solarno montažo se je razvil skupaj s hitro širitvijo fotovoltaičnih naprav. Proizvodna dejavnost je skoncentrirana v regijah z uveljavljenimi zmogljivostmi za obdelavo aluminija, žigosanje, tlačno litje, CNC obdelavo in -površinsko obdelavo. Izdelki vključujejo objemke za module, nosilce za pritrditev, konektorje in druge aluminijaste strukturne dodatke, proizvodne zahteve pa se razlikujejo glede na geometrijo okvirja modula, konfiguracijo tirnice, način namestitve in izpostavljenost okolja.

Za ekipe za nabavo in inženiring ključno vprašanje ni le, ali je aluminijasti pribor mogoče izdelati. Kritični dejavniki so stanje materiala, nadzor dimenzij, stabilnost oblikovanja, geometrija vmesnika, površinska obdelava in mehanska zmogljivost pod dejansko obremenitvijo vgradnje.

6063-Aluminij T5 se pogosto uporablja za aluminijaste komponente za pritrditev, kjer je potrebno ravnovesje med težo, odpornostjo proti koroziji in zmogljivostjo obdelave. Zaradi iztiskanja prijaznih lastnosti te zlitine je primerna tudi za profile in komponente, ki zahtevajo naknadno rezanje, vrtanje, vtiskovanje ali strojno obdelavo.

Pri izbiri materiala je treba upoštevati:

• Stopnja in temperatura aluminijeve zlitine
• Prerez-sestavnih delov in-nosilna geometrija
• Stična površina z okvirjem fotovoltaičnega modula
• Izpostavljenost zunanji vlagi in temperaturi
• Obalne razmere ali-razprševanje s soljo
• Potreben sistem-površinske obdelave
• Združljivost s pritrdilnimi elementi iz-nerjavnega jekla in sosednjimi kovinami

Za obalne fotovoltaične naprave ali druga okolja s povečano izpostavljenostjo kloridom postane nadzor korozije pomembnejši. Komponente iz-nerjavečega jekla se lahko izberejo za posebne zelo izpostavljene dele, medtem ko aluminijasti dodatki za fotonapetostne nosilce zahtevajo ustrezno površinsko-specifikacijo obdelave. Zato mora izbira materiala temeljiti na celotnem pritrdilnem sistemu in ne samo na dodatku.

Žigosanje ustreza pritrdilnemu nosilcu za znake iz poliranega aluminija Premium in standardiziranim strukturnim komponentam. Orodja nadzirajo profil oblikovanja, položaj izvrtine in ponovljivost, zaradi česar so primerna za večji-serijsko proizvodnjo, kjer geometrija komponente ostane stabilna.

Tlačno litje je uporabno, kadar dodatek vsebuje bolj zapleteno tri{0}}dimenzionalno geometrijo, ki jo je težko dobiti z običajnim žigosanjem. Lahko integrira rebra, izbokline in druge strukturne značilnosti v eno samo komponento, vendar načrtovanje orodja in nadzor-postopka ulivanja neposredno vplivata na dimenzijsko stabilnost in kakovost površine.

CNC obdelavo je mogoče uporabiti za komponente ali sekundarne operacije, ki zahtevajo nadzorovane dimenzije lukenj, pritrdilne površine, navoje ali druge funkcije,-definirane z risbo. Še posebej je uporaben za prototipe, nizko-serijsko proizvodnjo in-natančne postopke oblikovanja.

Proizvodna risba mora definirati kritične dimenzije, referenčne točke, lokacije lukenj, specifikacije navojev, dovoljene tolerance in zahteve glede-površinske obdelave. Ti parametri zagotavljajo merljivo osnovo za vhodno kontrolo in kontrolo kakovosti proizvodnje.

Dimenzijska natančnost neposredno vpliva na vmesnik med aluminijastim stenskim nosilcem in okvirjem fotovoltaičnega modula. Prevelika zračnost lahko zmanjša stabilnost vpenjanja, medtem ko lahko nezadostna zračnost moti montažo in poveča silo namestitve. Navedeno zahtevo glede odmika, kot je Manj kot ali enako 0,5 mm, je zato treba obravnavati kot specifikacijo projekta ali risbe, razen če veljavni standard-sistema za pritrditev tega izrecno določa.

Enako pomembno je tudi mehansko preverjanje. Montažni nosilci sončne plošče iz aluminijeve zlitine so med delovanjem izpostavljeni statičnim vpenjalnim silam in okoljskim obremenitvam, vključno s silami,-induciranimi z vetrom, in vibracijami. Zahtevo za natezno silo 1500 N, kjer je določeno s projektom ali veljavnim standardom, je treba preveriti z opredeljeno preskusno metodo, namesto da bi jo predstavili kot univerzalno zahtevo za vsak aluminijast montažni pribor.

Praktično zaporedje{0}}nadzora kakovosti vključuje:

• Pregled dohodnega materiala - preverite kakovost zlitine, stanje in dokumentacijo o materialu.
• Pregled prvega-kosa - preveri kritične dimenzije glede na inženirsko risbo pred serijsko proizvodnjo.
• V-procesnem nadzoru dimenzij - spremljajte oblikovanje, položaj luknje, debelino in druge dimenzije CTQ.
• Pregled-površinske obdelave - preveri zahteve glede premaza ali eloksiranja v skladu z določenim postopkom.
• Mehansko preskušanje - opravite natezne,-izvlečne-preskuse, vpenjalne ali druge določene preskuse z uporabo metode,-definirane s projektom.
• Končni pregled - potrdi dimenzije, videz, stanje robov, embalažo in količino pred pošiljanjem.

Za nujno projektno nabavoAluminijasti dodatki za solarno montažo, predloži odobreno risbo in zahtevano količino za neposreden pregled kakovosti aluminija, poti oblikovanja, orodja, površinske obdelave in proizvodne zmogljivosti.
