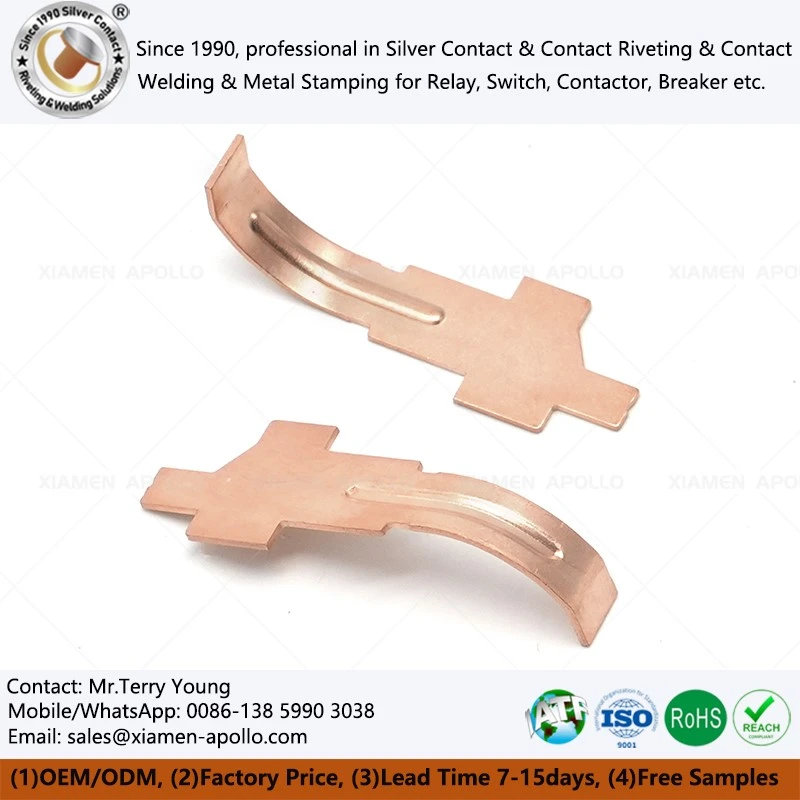

Komponente delov z bakrenim žigom: Tehnologija žigosanja in prevleke za zanesljive komponente električnega jedra

Danes stopimo v delavnico za izdelavo konektorjev in začnemo pot ustvarjanja. Kako se ta skromni konektor v vaši roki spremeni iz surovega kosa kovine v natančne komponente iz bakrenih žigosanih delov, ki lahko prenesejo na stotine ali tisoče ciklov spajanja?

Sledimo medeninastemu traku na njegovem fantastičnem potovanju in odkrijmo skrivnosti izdelave za njim!

Vnesite surovino: Prevodna struktura konektorja je običajno narejena iz traku iz bakrove zlitine (kot je medenina ali fosforjev bron). Ti materiali ponujajo odlično prevodnost, elastičnost in zmerno ceno ter so dobavljeni v masivnih zvitkih-kot velikanski zvitki kovinskega traku.

Postopek žigosanja:

Kovinski trak se dovaja v-hitrostno stiskalnico za natančno žigosanje, kjer matrica izvaja operacije žigosanja stokrat na sekundo.

• Pilotne luknje – Referenčne točke so najprej preluknjane v trak, da se zagotovi natančnost v naslednjih korakih.
• Zunanji profil – podobno kot pri rezanju-papirja je osnovna oblika terminala (nožica ali vtičnica) izrezana.
• Natančne lastnosti – Kritični detajli-kot so kontaktne vzmeti, zatiči in zaklepni jezički-so oblikovani na glavi terminala. Natančnost doseže ±0,01 mm, kar je približno ena-desetina premera človeškega lasu.

Vloga nosilnega traku je, da končni terminali ostanejo pritrjeni na kovinski trak, v industriji znan kot neprekinjen nosilni trak terminalov. Ta struktura je idealna za avtomatizirano proizvodnjo; sponke se prosto odrežejo samo med končno montažo.

Matrica je srce postopka žigosanja. Razvijanje natančne matrice lahko traja več mesecev, njena kakovost pa neposredno določa obliko, elastičnost in življenjsko dobo Stamped Copper Terminal.

Debelina materiala se razlikuje glede na uporabo:Napajalni priključki, ki prenašajo močan tok, so lahko debeli 0,8 mm, medtem ko so lahko miniaturni signalni priključki tanki le 0,1 mm.

Žigosanje temelji na natančnem nadzoru:Ukrepi, kot so optimizirana rezalna razdalja, obdelava površine matrice in nadzor tresljajev, zagotavljajo gladke končne robove brez robov-, saj robovi predstavljajo tveganje za slab električni stik.

Sveže električni kontaktni bakreni kovinski vtisnjeni terminali so nagnjeni k oksidaciji in rjavenju, zmanjšani prevodnosti in pospešeni obrabi zaradi parnih ciklov, če jih ne obdelamo. Galvanizacija vključuje nanašanje zaščitnega in prevodnega premaza na kovinsko površino.

Pred-obdelava: globinsko čiščenje
Terminali so podvrženi vrsti postopkov-vključno z ultrazvočnim čiščenjem, luženjem s kislino in aktivacijo-za odstranitev površinskih olj in oksidnih plasti, ki razkrijejo čisto kovinsko podlago. Ta korak je bistvenega pomena za zagotovitev močnega oprijema premaza.

Pogoste vrste premazov:

• Ponikljanje:Široko uporabljena spodnja plast, ki zagotavlja odpornost proti koroziji, poveča trdoto in služi kot podlaga za naslednje sloje prevleke.
• Pozlačenje:Ponuja odlično odpornost proti oksidaciji, nizko kontaktno odpornost in gladko parjenje. Zaradi višjih stroškov se običajno nanaša le na kritična kontaktna področja, z debelinami od 0,1 do 0,76 μm. Pozlačenje se običajno uporablja za "zlate prste" na različnih priključkih.
• Prevleka iz kositra/kositra:Ima dobro spajkanje in nizke stroške; se običajno uporablja za komponente, ki ne zahtevajo pogostega spajanja, kot so spajkalni zatiči PCB.
• Posrebrenje:Ponuja vrhunsko prevodnost, vendar je nagnjen k oksidaciji in razbarvanju; uporablja se predvsem v posebnih visokofrekvenčnih-aplikacijah.

Naknadna-obdelava: Čiščenje in sušenje
Po galvanizaciji se komponente očistijo in posušijo; nekateri izdelki prejmejo zaščitni filmski premaz, ki zagotavlja celovitost prevlečene plasti.

Glavna vrednost pozlačevanja je odpornost proti koroziji:ultra-tanka zlata plast ščiti pred atmosferskimi sulfidi in zagotavlja dolgoročno-obstojnost stika. Pozlačeni-kontakti ostanejo funkcionalni tudi po tisočih ciklih parjenja.

Ujemanje debeline premaza z zahtevami:Zlata plast debeline 0,1 μm zadostuje za standardno potrošniško elektroniko, medtem ko aplikacije z visoko{1}}zanesljivostjo v avtomobilskem in industrijskem sektorju zahtevajo debelino 0,5 μm ali več, da se zagotovi daljša življenjska doba.

Industrijski trendi:-Postopki galvanizacije z nizko stopnjo onesnaženosti-, kot je galvanizacija brez-cianida in uporaba trivalentnega kroma namesto šestvalentnega kroma-postajajo vse bolj razširjeni.

Ko so električni deli bakrene vzmeti in brizgana-ohišja pripravljeni, se postopek premakne na natančno sestavljanje.

Montaža terminala:Vtisnjene in prevlečene sponke so natančno vstavljene v ustrezne votline plastičnega izolatorja; avtomatizirana oprema omogoča-hitro sestavljanje.

Montaža ohišja:Ohišja s kovinskim ščitom/ojačitvijo ali gumijasti tesnilni škornji so nameščeni na izolator in pritrjeni z zaskočnimi -prileganji, kovičenjem ali ultrazvočnim varjenjem.

Stiskanje kabla (po potrebi):Za konektorje s kabli se uporabljajo stroji za stiskanje za varno pritrditev sponk na žična jedra; nekateri izdelki so dodatno obdelani s tesnilnim sredstvom.

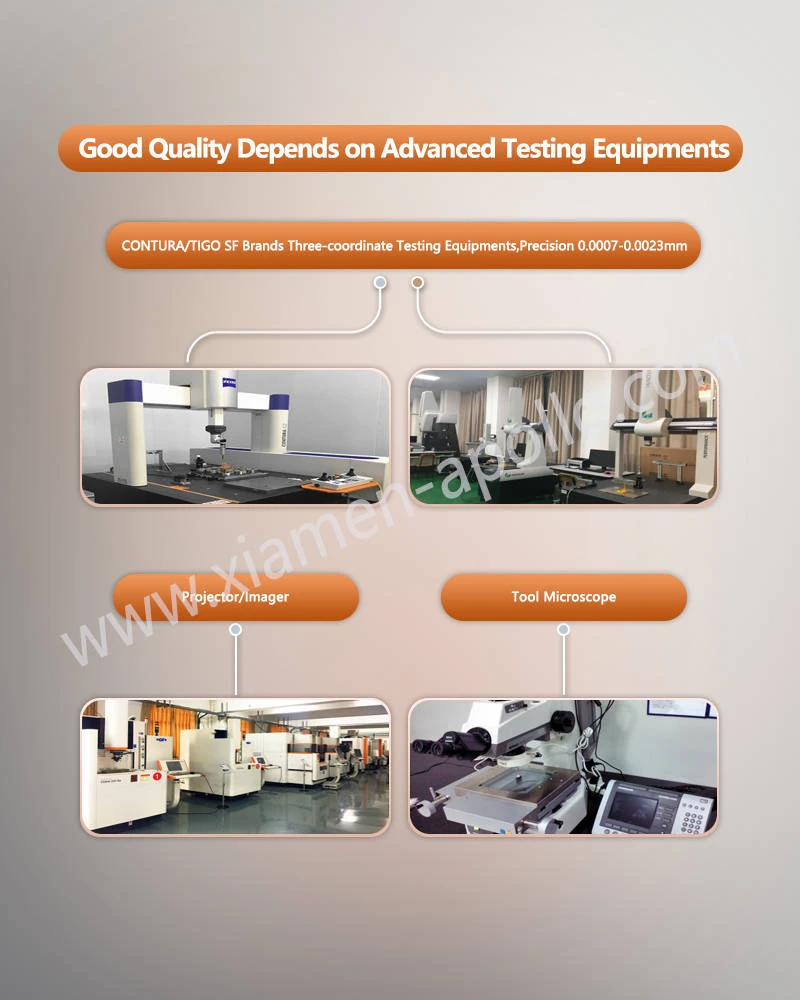

Celovito testiranje:

• Pregled strojnega vida (AOI):Zajame slike obdelovanca za samodejno zaznavanje napak, kot so manjkajoči ali neporavnani priključki in površinska kontaminacija.
• Preskušanje električnega delovanja:Preverjanje kontinuitete, preskusi dielektrične odpornosti napetosti in preskusi kontaktnega upora.
• Testiranje mehanske zmogljivosti:Preizkusi-temelji na vzorčenju za silo spajanja/razklapljanja in zadrževalno silo za preverjanje življenjske dobe izdelka.
• Na izkoristek montaže vplivajo različni dejavniki:čistoča proizvodnega okolja, temperatura in vlažnost okolja, natančnost opreme in upoštevanje postopkov pri operaterju. Tudi najmanjši delci prahu lahko povzročijo kratke stike, nihanja temperature in vlažnosti pa lahko vplivajo na dimenzijsko stabilnost plastičnih komponent.

Struktura vodoodpornega konektorja: vključuje gumijaste tesnilne obroče, polnilne mase in mehanizme za več{0}}točkovno zaklepanje; prestane preskuse zračnega tlaka ali potopitve, kar zagotavlja, da med eno-urno potopitvijo na globino enega metra ne pušča.

Ustvarjanje zanesljivega konektorja združuje tehnologije z več področij-, vključno z znanostjo o materialih, natančno obdelavo, samodejnim nadzorom in upravljanjem kakovosti: žigosanje oblikuje kovinsko strukturo, prevleka poveča odpornost proti koroziji in prevodnost, sestavljanje in testiranje pa zagotavljata funkcionalno celovitost.

Naša tovarna ima polne-procesne zmogljivosti, ki zajemajo natančno žigosanje, okolju-prijazno prevleko ter integrirano sestavljanje in testiranje. Specializirani smo za proizvodnjoBakreno žigosane komponente delovin lahko hitro izpolni naročila po meri za široko paleto vrhunskih in standardnih konektorjev-. Takoj nas kontaktirajte, da se pogovorimo o vaših projektnih zahtevah!
