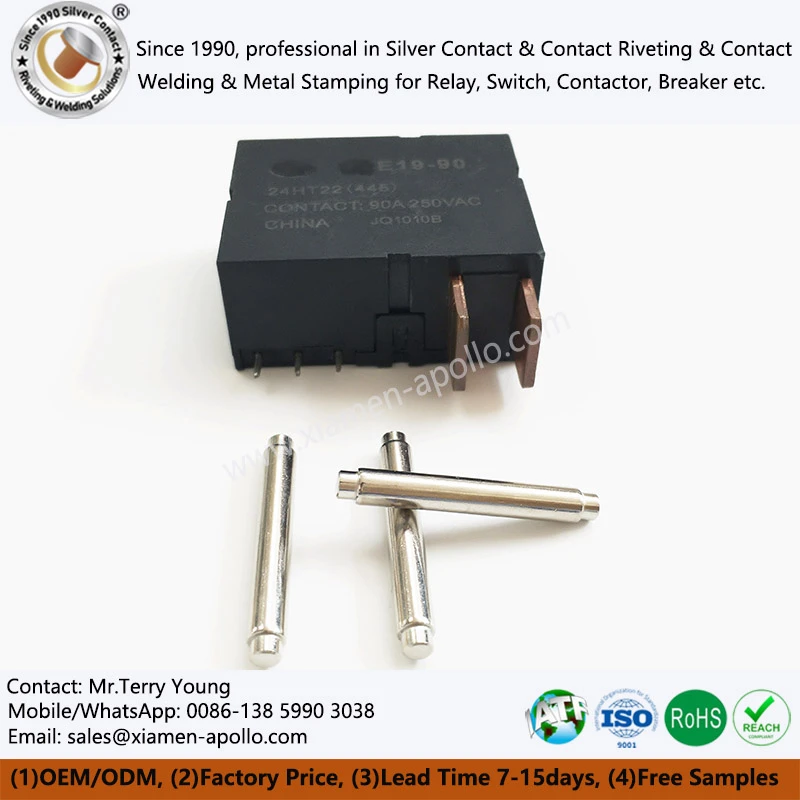

Železno jedro DT4C za zaskočni rele: definicija, aplikacije in razvojni trendi

Zaskočni releji so posebna vrsta bistabilnih elektromagnetnih relejev, ki jih poganjajo impulzni tokovi; ohranijo svoje električno stanje delovanja tudi po prekinitvi zunanjega napajanja. Zanje je značilna nizka poraba energije in visoka stabilnost, zato se pogosto uporabljajo v sektorjih, kot so avtomatiziran nadzor, sistemi pametnega doma in zaščita napajanja. V sistemu magnetnega vezja je železno jedro kritična komponenta, ki določa občutljivost proženja releja, doslednost preklapljanja in dolgoročno-zanesljivost. Železno jedro DT4C za zaskočni rele kot glavni-izbira visokokakovostnega mehkega magnetnega materiala neposredno vpliva na omejitve zmogljivosti relejne enote. Ta članek ponuja obsežen pregled, ki zajema definicije, praktične uporabe in industrijske trende, hkrati pa poudarja posebne lastnosti materiala železnega jedra.

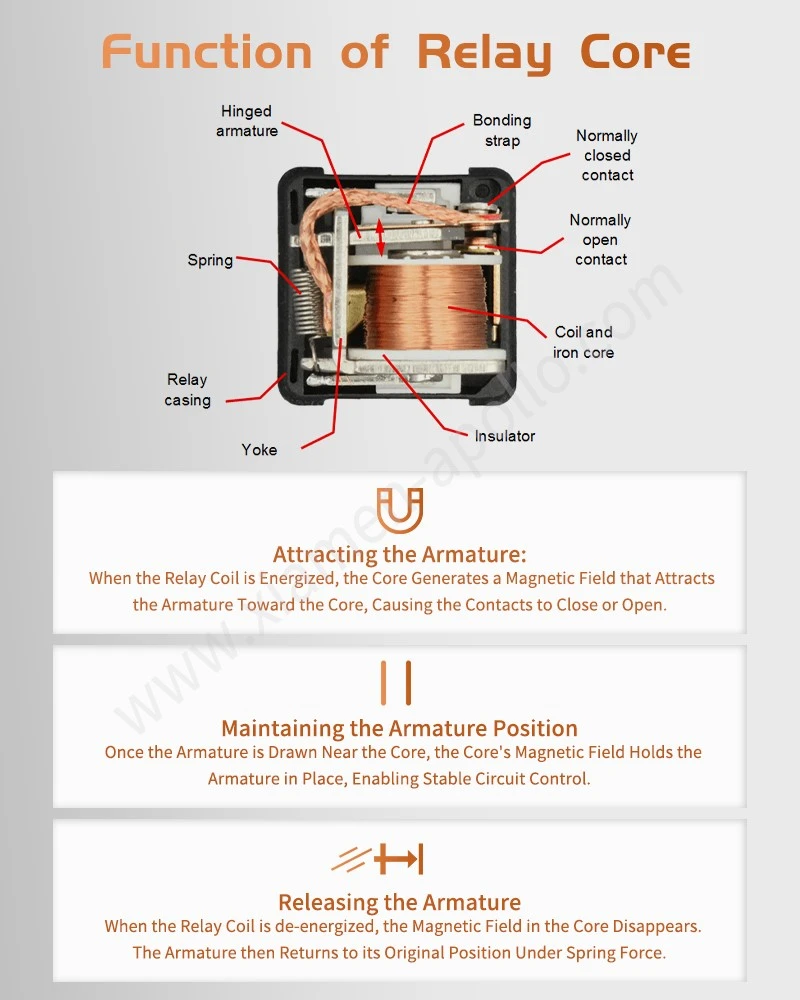

Zaskočni releji so v glavnem sestavljeni iz tuljave, trajnega magnetnega sklopa, železnega jedra, armature in kontaktnega sklopa. Njihova logika delovanja je naslednja: tuljava prejme impulzni tok naprej ali nazaj, da ustvari magnetno polje; železno jedro koncentrira magnetni tok za pogon armature in preklapljanje kontaktov; ko impulzni signal preneha in se napajanje prekine, magnetna sila trajnega magneta vzdržuje kontakte v njihovem trenutnem položaju-, kar odpravlja potrebo po neprekinjenem napajanju tuljave in s tem blokira stanje vezja.

Koncentracija magnetnega pretoka in učinkovitost odziva magnetizacije-razmagnetenja znotraj magnetnega vezja sta močno odvisna od materiala železnega jedra. Standardna jedra iz ogljikovega jekla imajo pomanjkljivosti, kot so visoka koercitivnost, znaten preostali magnetizem in nedosledne magnetne lastnosti v serijah, kar lahko povzroči težave, kot je zlepljanje armature ali zamude pri aktiviranju. Železno jedro zaskočnega releja je izdelano iz-električnega železa visoke čistosti, ki ponuja ključne prednosti, kot so visoka magnetna prepustnost, nizka koercitivnost in izjemno nizek preostali magnetizem. Hitro se odziva na magnetno polje tuljave za magnetizacijo in demagnetizacijo, zmanjša izgubo zaradi histereze, zagotavlja stabilno aktiviranje na-milisekundni ravni in ublaži tveganje zlepljenja ali okvare, zaradi česar je najprimernejša izbira za-visokokakovostna magnetna vezja z zaskočnimi releji.

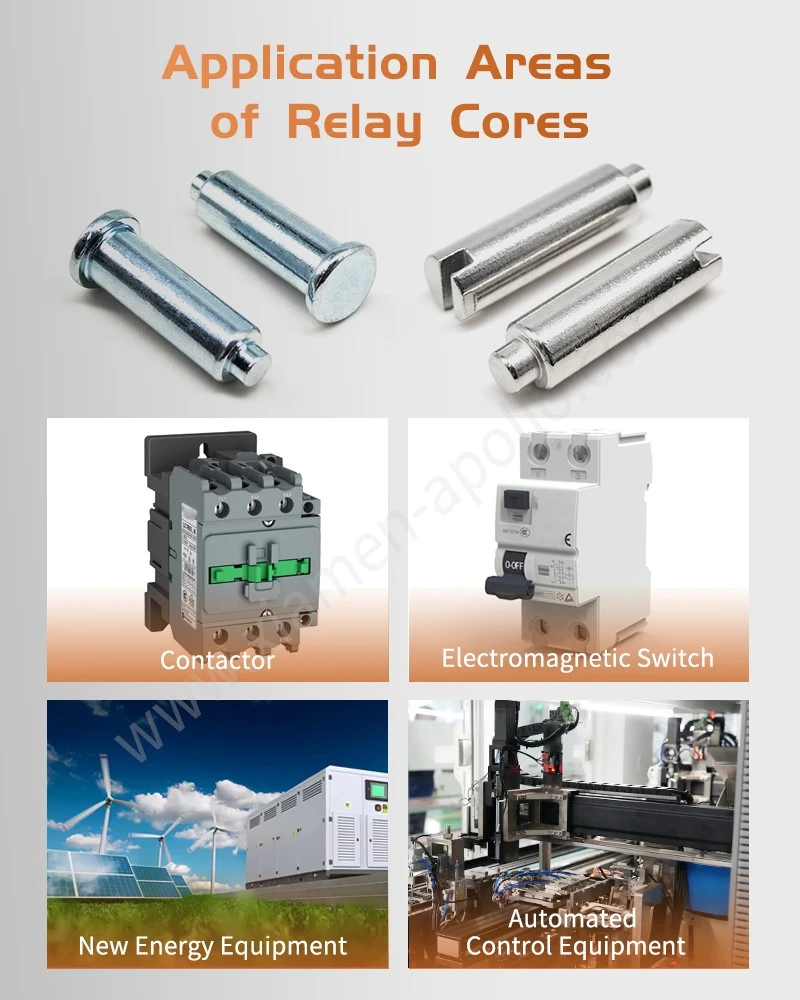

Zahvaljujoč funkcijam, kot sta ohranjanje stanja med izgubo moči in ničelna statična poraba energije, se zaskočni releji pogosto uporabljajo v različnih industrijskih in potrošniških napravah. Za visoko{1}}delovne pogoje je jedro običajno izbrano tako, da izpolnjuje stroge okoljske zahteve.

Aplikacije v sistemih za avtomatsko krmiljenje

Zaskočni releji služijo kot preklopne komponente v krmilnih tokokrogih, ki upravljajo zagon in zaustavitev opreme, kot so motorji, ventili in tekoči trakovi. V primeru izpada električne energije ali prehodne napake se naprava zaklene v trenutno stanje delovanja in prepreči nepričakovane zaustavitve opreme. Visoko{2}}frekvenčno preklapljanje v avtomatiziranih proizvodnih linijah postavlja stroge zahteve glede stabilnosti magnetnega pretoka in doslednosti serije železnega jedra. Jedro iz čistega železa za rele električnega števca kaže minimalno disperzijo magnetnih lastnosti in zanemarljivo poslabšanje zmogljivosti po ponavljajočih se ciklih aktiviranja, kar zagotavlja dosledno delovanje v -razmestitvah opreme velikega obsega in zmanjšuje dolgoročne-stroške zagona in vzdrževanja.

Aplikacije pri zaščiti napajanja in krmiljenju tokokrogov

V scenarijih, ki vključujejo preobremenitve tokokroga ali napake kratkega-tokokroga, lahko zaskočni releji hitro prekinejo napajalni tokokrog, da zaščitijo nadaljnjo električno opremo; primerni so tudi za časovno in sekvenčno logično krmiljenje. Napajalna oprema je pogosto izpostavljena nihanjem temperature in vlažnosti, pa tudi tresljajem in udarcem. Električno čisto železo DT4C je podvrženo žarjenju za odpravo notranjih napetosti in kaže minimalno magnetno staranje; ohranja stabilno magnetno prepustnost tudi pri cikličnih visokih in nizkih temperaturah, s čimer se zmanjša tveganje nenamernega odpiranja ali zapiranja releja.

Aplikacije v pametnih domovih in avtomatizaciji zgradb

V sistemih za avtomatizacijo pametnega doma in stavb zaskočni releji upravljajo daljinsko upravljanje terminalskih naprav, kot so razsvetljava, klimatske naprave in zavese. Ker so te naprave pogosto v dolgoročnem -pripravljenem stanju, ničelna statična poraba energije releja pomaga zmanjšati skupno porabo energije sistema. Pri uporabi jedra se jedro hitro odziva na magnetizacijo in demagnetizacijo; celo šibki impulzni signali lahko poženejo rele v preklopna stanja, kar zmanjša porabo pogonske energije sistema in se uskladi z nizko-energijskimi zahtevami zasnove izdelkov pametnega doma.

Ker se elektronska oprema na nižji stopnji nenehno nadgrajuje, se zaskočni releji razvijajo v smeri miniaturizacije, integracije, visoke zanesljivosti, nizke porabe energije in inteligence; ta razvoj spodbuja nenehne izboljšave v proizvodnih procesih za jedro.

Miniaturizacija in integracija

S stalno miniaturizacijo elektronskih komponent se strukturna prostornina zaskočnih relejev nenehno zmanjšuje. Miniaturizacija vodi do manjših zračnih rež v magnetnem vezju, kar znatno poveča zahteve za tolerance dimenzij železnega jedra in ravnost površine. Materiali iz železnega jedra za magnetne zaskočne releje nudijo odlične-obdelovalne lastnosti, kar omogoča natančno oblikovanje na mikronski ravni. Ohranjajo vrhunsko magnetno prepustnost v manjših prostorninah, prilegajo kompaktnim notranjim montažnim prostorom relejev in olajšajo namestitev, ožičenje in vzdrževanje celotne naprave.

Visoka zmogljivost in visoka zanesljivost

Industrijski, avtomobilski sektor in sektor merilne opreme zahtevajo vse daljšo življenjsko dobo in večjo odpornost na težka okolja za releje. V pogojih, ki vključujejo vibracije, slano prho in širok-temperaturni cikel, lahko kakršno koli rjavenje ali odmik magnetnih lastnosti v železnem jedru neposredno povzroči okvaro naprave. Pasivirana železna jedra DT4C imajo izjemno nizke ravni nečistoč in odpornost proti magnetnemu staranju; njihovi magnetni parametri ostanejo stabilni tudi po milijonih preklopnih ciklov, s čimer se izboljša splošna vzdržljivost releja in izpolnjujejo potrebe visoko-zanesljive opreme.

Nizka poraba energije in energetska učinkovitost

Globalne zahteve za energijsko učinkovitost opreme naraščajo, kar poganja zaskočne releje za zmanjšanje njihovega impulznega toka. Večja magnetna prepustnost v železnem jedru pomeni, da je za doseganje enake ravni elektromagnetne privlačnosti potrebna manjša pogonska energija. Visoka magnetna prepustnost električnega čistega železa DT4C pomaga zmanjšati porabo električne energije pri pogonu, s čimer se dodatno okrepijo inherentne prednosti-prihranka energije zaskočnih relejev in so primerni za naprave,-napajane z baterijo, kot so pametni števci in terminali IoT.

Inteligenca in internetna povezljivost

Tehnologije interneta stvari in umetne inteligence poganjajo inteligenco relejev, ki zahtevajo komponente za podporo nadzora na daljavo, upravljanja z energijo in usklajenega nadzora. V scenarijih inteligentnih aplikacij se frekvenca preklopa releja poveča; posledično morajo imeti železna jedra majhne magnetne izgube in stabilne odzivne čase. Mehko magnetno jedro za zaskočni rele ima nizko histerezno izgubo, ki zagotavlja dosledne odzivne čase med pogostimi impulzno-operacijami in se usklajuje z logiko krmiljenja časa inteligentnih sistemov.

Zaskočni releji izkoriščajo edinstvene bistabilne lastnosti, da služijo nepogrešljivim stikalnim funkcijam pri nadzoru avtomatizacije, zaščiti napajanja in aplikacijah pametnega doma. Celotna zmogljivost je odvisna od več kot le tuljave, trajnega magneta in kontaktov; kot kritična komponenta magnetnega vezja,DT4C železno jedro za zaskočni rele-zlasti njegova čistost materiala, magnetne lastnosti in natančnost obdelave-neposredno določajo občutljivost, doslednost in življenjsko dobo releja. V prihodnosti se zaskočni releji razvijajo v smeri večje miniaturizacije, zanesljivosti in inteligence, poleg manjše porabe energije.
