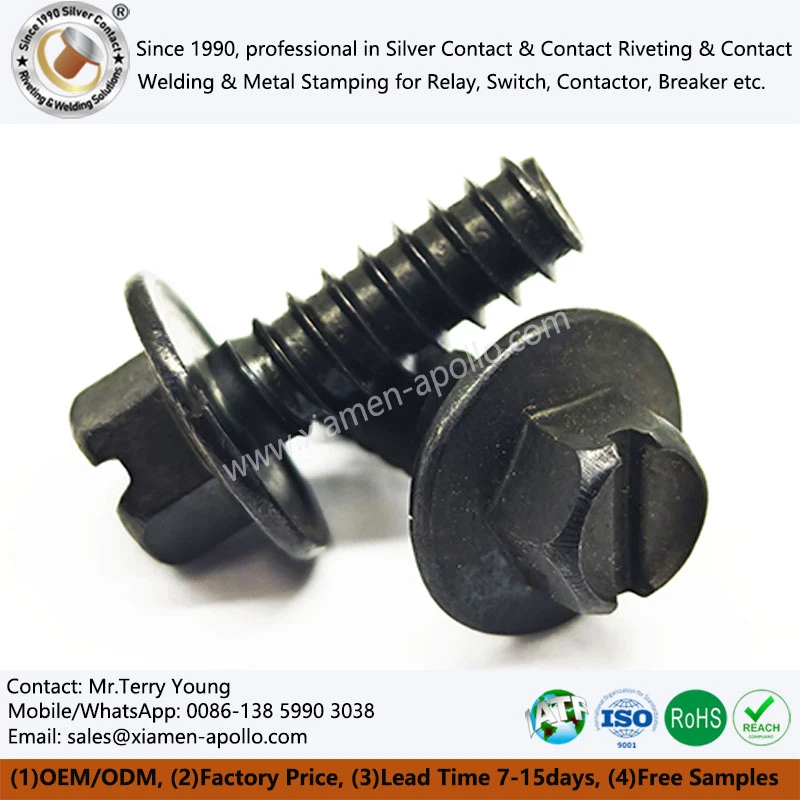

Vijak s šestrobo glavo s prirobnico združuje šesterokotno pogonsko glavo z integrirano prirobnico, ki porazdeli ležajni pritisk po površini spoja. V sklopih motorjev je stabilnost spoja odvisna od razreda materiala pritrdilnega elementa, geometrije navoja, kontaktne površine prirobnice, vgradnega navora in odpornosti na termično kroženje in vibracije. Pravilna specifikacija in nadzorovano zategovanje pomagata ohranjati vpenjalno silo, zmanjšata premikanje spoja in omejita tveganje puščanja ali poškodbe komponent.
Kako vijaki s šestrobo glavo s prirobnico podpirajo stabilnost spoja motorja
Porazdelitev obremenitve skozi integrirano prirobnico
Vijak s prirobnico in šesterokotno glavo vključuje nosilno prirobnico pod šesterokotno glavo. V primerjavi z običajnim vijakom s šestrobo glavo s podobno velikostjo navoja prirobnica zagotavlja večjo nosilno površino, kar zmanjšuje lokalni kontaktni pritisk, ko so spojne površine ravne, čiste in dimenzijsko ustrezne.
Prirobnica ne prepreči samodejno popuščanja. Njegova učinkovitost je odvisna od premera prirobnice, ravnosti ležajne površine, končne obdelave površine, togosti spoja in uporabljene prednapetosti. Oblike nazobčanih prirobnic lahko nudijo dodatno odpornost proti vrtenju v odobrenih aplikacijah, vendar lahko poškodujejo premaze ali spojne površine in jih ne smete zamenjati brez inženirskega dovoljenja.
Komponente motorja in zahteve za spoje
Pritrdilni vijak s šesterokotno prirobnično glavo se lahko uporablja v nosilcih motorja, nosilcih dodatne opreme, pokrovih, ohišjih in drugih navojnih spojih, v skladu s sestavno risbo in servisnimi pogoji.
| Skupna prijava | Primarna inženirska skrb | Upoštevanje specifikacij |
|---|---|---|
| Nosilci dodatne opreme motorja | Vibracije in prečne obremenitve | Zadrževanje prednapetosti, vpetost navoja, odpornost proti utrujenosti |
| Pokrovi in ohišja motorja | Uhajanje tekočine in deformacija površine | Geometrija prirobnice, stiskanje tesnila, zaporedje zategovanja |
| Strukturne pritrdilne točke | Ciklična natezna in strižna obremenitev | Trdnostni razred pritrdilnih elementov, togost sklepov, ocena utrujenosti |
| Visokotemperaturni vmesniki motorja | Toplotna ekspanzija in sprememba prednapetosti | Trdnost materiala pri delovni temperaturi, termični cikel |
| Sklopi, izpostavljeni koroziji | Rja in poškodbe niti | Združljivost premazov, korozijsko testiranje, delovno okolje |
Izbira pritrdilnih elementov mora odražati dejanski spoj in ne samo kategorijo motorja. Vijak, ki se uporablja na nizkotemperaturnem nosilcu dodatne opreme, lahko zahteva drugačne specifikacije materiala in prevleke od tistih, ki so izpostavljeni vročemu olju, hladilni tekočini, temperaturam v bližini izpušnih plinov ali ponavljajočim se toplotnim ciklom.
Mehanizmi odpovedi v spojih, pritrjenih na motor
Zrahljan ali poškodovan vijak lahko omogoči relativno premikanje med povezanimi komponentami. Odvisno od spoja lahko to gibanje povzroči raztrganje, sprostitev tesnila, uhajanje tekočine, podaljšanje luknje ali pokanje zaradi utrujenosti.
Pogosti mehanizmi napak vključujejo:
- Izguba prednapetosti:Vdelava, stiskanje tesnila, toplotno kroženje ali premikanje spoja zmanjša prvotno vpenjalno silo.
- Odstranjevanje niti:Nezadosten vpetje navoja, prevelik navor pri namestitvi ali šibki notranji navoji povzročijo okvaro navoja.
- Zlom zaradi utrujenosti:Ponavljajoče se ciklične obremenitve sprožijo in širijo razpoke, zlasti tam, kjer so prisotne koncentracije napetosti.
- Poškodbe zaradi korozije:Površinska korozija zmanjša preostali odsek in lahko poveča navor odstranjevanja ali povzroči zaskočenje navoja.
- Deformacija nosilne površine:Prevelik lokalni pritisk poškoduje prirobnico ali nasprotno površino in spremeni porazdelitev obremenitve spoja.
Preiskava okvare mora zabeležiti mesto zloma, stanje navoja, odtise prirobnice, vzorec korozije in zgodovino sestavljanja. Zamenjava pritrdilnega elementa brez prepoznavanja sprožilnega mehanizma lahko povzroči ponovitev iste okvare.
Prenesite list s specifikacijami kontaktnega materiala
Izbira materiala za pritrdilne elemente motorja z visokimi temperaturami in visokimi vibracijami
Stopnje legiranega jekla in mehanska trdnost
Visoko trdno legirano jeklo se pogosto uporablja za navojne pritrdilne elemente, ki zahtevajo znatno natezno zmogljivost in odpornost proti utrujenosti. Vendar samo oznaka "legirano jeklo" ne dokazuje primernosti za uporabo v motorju. Določen razred, toplotno obdelavo, razpon trdote, premazni sistem in delovno temperaturo je treba ovrednotiti skupaj.
Za metrične jeklene pritrdilne elemente ISO 898-1 opredeljuje mehanske in fizikalne lastnosti za določene razrede lastnosti. Običajni razredi vključujejo 8,8, 10,9 in 12,9, vendar najvišji razred ni samodejno najboljša izbira za vsak sklep. Večja trdnost lahko poveča občutljivost na vodikovo krhkost pod določenimi pogoji prevleke in obdelave.
| Lastnost ali specifikacija | Inženirski pomen | Način preverjanja ali referenca |
|---|---|---|
| Lastnostni razred 8.8, 10.9 ali 12.9 | Določa določene mehanske lastnosti za pokrite pritrdilne elemente iz ogljikovega in legiranega jekla | ISO 898-1 |
| Natezna trdnost in dokazna obremenitev | Določa odpornost na osno obremenitev in trajno deformacijo | Veljavne zahteve ISO 898-1 |
| Trdota | Pomaga preveriti stanje materiala in doslednost toplotne obdelave | Veljavna specifikacija izdelka in preskusna metoda |
| Geometrija navojev in toleranca | Vpliva na prileganje sklopa, porazdelitev obremenitve in obnašanje navora do prednapetosti | Specifikacije metričnih navojev ISO, kot je ISO 965 |
| Debelina nanosa in trenje | Vpliva na odpornost proti koroziji in prednapetost, doseženo pri danem navoru | Zahteve za risanje in standardi za posebne premaze |
| Trdnost pri povišani temperaturi | Določa, ali mehanske lastnosti ostanejo ustrezne med uporabo | Podatki o materialu, specifični za aplikacijo, in validacijsko testiranje |
Vrednosti je treba vzeti iz veljavne standardne izdaje in specifikacije izdelka. Razred lastnosti sam po sebi ne zagotavlja določene življenjske dobe ob utrujenosti, stopnje korozije ali primernosti za stalno izpostavljenost povišanim temperaturam.
Toplotno kroženje, utrujenost in izbira materiala
Pritrdila motorja doživljajo temperaturne spremembe, ki lahko spremenijo relativno raztezanje vijaka in vpetih komponent. Posledica spremembe prednapetosti je odvisna od koeficientov razteznosti materiala, dolžine prijemanja, togosti spoja, porazdelitve temperature, obnašanja tesnila in začetnega stanja zategovanja.
Na odpornost proti utrujenosti vplivajo tudi geometrija korena navoja, stanje površine, preostale napetosti in amplituda ciklične obremenitve. V mnogih navojnih spojih nosi prvi vpet navoj znaten del obremenitve navoja, zaradi česar sta kakovost in geometrija navoja pomembni za vzdržljivost.
Za vmesnike vročih motorjev morajo inženirji potrditi:
- Najvišje in ciklične delovne temperature.
- Določene mehanske lastnosti pritrdilnega elementa pri ustrezni temperaturi.
- Značilnosti toplotnega raztezanja vijaka in spojnih komponent.
- Učinki premaza ali maziva na trenje in konsistenco zategovanja.
- Ali spoj zahteva določeno zaporedje zategovanja, postopek ponovnega zategovanja ali pravilo zamenjave.
Ne domnevajte, da standardna vrednost natezne trdnosti pri sobni temperaturi ostane veljavna tudi pri povišani temperaturi. Uporabite ustrezne podatke o materialu in potrdite spoj v reprezentativnih delovnih pogojih.
2.3 Zaščita pred korozijo in združljivost premazov
Zaščito proti koroziji je treba izbrati glede na delovno okolje ter električne, toplotne, mehanske in kemične zahteve spoja. Prevleke na osnovi cinka, sistemi cinkovih kosmičev in drugi inženirski zaključki se lahko upoštevajo, če to dovoljuje načrt.
| Zaščitni pristop | Potencialna korist | Inženirska omejitev |
|---|---|---|
| Premaz na osnovi cinka | Zagotavlja žrtveno zaščito pred korozijo v ustreznih okoljih | Debelina prevleke, trenje, temperaturne meje in kontrole vodikove krhkosti zahtevajo pregled |
| Prevleka iz cinkovih kosmičev | Lahko zagotovi odpornost proti koroziji z nadzorovanimi sistemi premazov | Učinkovitost je odvisna od sistema premaza, uporabe in določene testne metode |
| Zaključek na osnovi fosfatov z odobrenim mazivom | Lahko pomaga nadzorovati trenje med sestavljanjem | Običajno zahteva ločeno strategijo zaščite pred korozijo za zahtevna okolja |
| Zapiralo iz nerjavečega jekla | Zagotavlja odpornost proti koroziji v izbranih okoljih | Trdnost, nevarnost ugrizov, toplotno obnašanje in galvanska združljivost zahtevajo oceno |
ASTM B117 opisuje prakso testiranja s solnim razpršilom. Rezultatov tega preskusa ne bi smeli obravnavati kot neposredno napoved življenjske dobe, ker laboratorijska izpostavljenost ne poustvari vseh pogojev na terenu. Merilo sprejemljivosti, trajanje izpostavljenosti, substrat, sistem prevleke in opredelitev okvare zaradi korozije je treba navesti v specifikaciji nakupa.
Pri prevlečenih pritrdilnih elementih iz visoko trdnega jekla mora proizvodni proces obravnavati tudi tveganje vodikove krhkosti, kjer je primerno. Zahteve pri izbiri premaza in naknadni obdelavi morajo slediti ustreznemu standardu za pritrdilne elemente, specifikaciji premaza in odobrenemu nadzoru postopka.
Navor zategovanja in nadzor prednapetosti za sklop motorja
Zakaj je treba nadzorovati navor pri namestitvi
Pritrdilni vijak s prirobnico in šestrobo glavo se običajno zategne z uporabo navora, da se ustvari aksialna prednapetost v pritrdilnem elementu. Ta prednapetost spne povezane dele skupaj in pomaga preprečevati ločevanje sklepov pod delovnimi obremenitvami.
Navor ni neposredna meritev napetosti vijaka. Velik del uporabljenega navora porabi trenje na navojih in pod glavo vijaka ali prirobnico. Spremembe v mazanju, prevleki, površinski obdelavi, stanju navoja ali ponovni uporabi lahko zato povzročijo različne vrednosti prednapetosti pri istem nazivnem navoru.
Prevelik navor lahko povzroči popuščanje, luščenje navojev, vdolbino prirobnice ali popačenje priključene komponente. Nezadosten navor lahko povzroči zdrs spoja, puščanje tesnila in obremenitev zaradi utrujenosti zaradi ponavljajočih se gibov.
Navor, trenje in prednapetost: inženirska primerjava
| Skupna spremenljivka | Vpliv na sklep | Potreben nadzor |
|---|---|---|
| Uporabljen zatezni moment | Ustvarja prednapetost zaradi trenja navojev in ležajev | Uporabite odobreno specifikacijo sestavljanja |
| Trenje niti | Spremeni razmerje med navorom in aksialno silo | Določite stanje premaza, maziva in niti |
| Trenje pod prirobnico | Vpliva na navor, potreben za vrtenje pritrdilnega elementa | Kontrolirajte končno obdelavo in premazovanje ležajne površine |
| Razred trdnosti pritrdilnih elementov | Določa zahteve glede mehanskih lastnosti in dovoljene meje obremenitve | Preverite navedeni razred in razred lastnosti |
| Okorelost sklepov | Vpliva na porazdelitev obremenitve in spremembo prednapetosti pod delovnimi obremenitvami | Ocenite dejansko geometrijo spoja |
| Zaporedje zategovanja | Lahko vpliva na stiskanje tesnila in poravnavo prirobnice | Sledite odobrenemu zaporedju in fazam |
| Stanje ponovne uporabe | Lahko spremeni trenje in poškoduje niti ali prevleko | Upoštevajte navedeno politiko zamenjave in ponovne uporabe |
Znano razmerje navor-prednapetost je uporabno za predhodno oceno, vendar ne bi smelo nadomestiti potrjenih podatkov o sestavu. Kjer je varnost spoja ali učinkovitost tesnjenja odvisna od natančne prednapetosti, mora reprezentativno preskušanje določiti okno navora ali alternativno metodo zategovanja.
3.3 Postopek z momentnim ključem in preverjanje montaže
Nadzorovan postopek zategovanja mora vključevati naslednje korake:
- Potrdite specifikacijo pritrdilnega elementa:Preverite številko dela, razred lastnosti, premaz, mere in status odobrene zamenjave.
- Preglejte spojne površine:Preverite, ali so zareze, kontaminacija, poškodovani navoji, kopičenje premaza in deformacija površine.
- Preverite pogoje mazanja:Uporabljajte samo mazivo, ki je navedeno v tehnični dokumentaciji. Ne dodajajte olja v suhi sklop, razen če je to pooblaščeno.
- Uporabite kalibriran momentni ključ:Izberite orodje, primerno za zahtevano območje vrtilnega momenta, in preverite stanje umerjanja v skladu z načrtom kakovosti.
- Sledite zaporedju zategovanja:Uporabite določene stopnje in vzorec, zlasti tam, kjer so vključeni pokrovi, prirobnice ali tesnila.
- Zabeležite rezultate skupščine:Po potrebi zajemite vrednosti navora, identifikacijo orodja, operaterja, proizvodno serijo in morebitna odstopanja.
- Raziščite nenormalne rezultate:Nepričakovani navor, vrtenje vijakov ali reže v spojih bi morali sprožiti pregled in ne samodejno dodatno zategovanje.
Za spoje, ki zahtevajo veliko zaupanje v prednapetost, lahko inženirske ekipe uporabijo zategovanje kota navora, neposredno merjenje napetosti ali validirano spremljanje procesa. Metodo je treba izbrati glede na zasnovo spoja, obseg proizvodnje in zahtevano stopnjo preverjanja.
Pregled navoja in stika prirobnice
Učinkovit vpetje navoja mora zadostovati za navedene materiale vijakov in notranjih navojev. Zahtevana vpeta dolžina je odvisna od trdnosti sornika in navojne komponente, dimenzij navoja in pogojev obremenitve. Univerzalno razmerje vključevanja ne bi smelo nadomestiti inženirskih izračunov ali odobrenega pravila načrtovanja.
Po zategovanju preverite:
- Popolno in pravilno naleganje prirobnice na predvideno površino ležaja.
- Brez vidnih razpok, hudih vdolbin ali lokalnih deformacij.
- Po potrebi popravite položaj tesnila in stiskanje.
- Brez prečnega navoja, odstranjenih niti ali nepričakovanih izboklin.
- Sledljivi zapisi o sestavljanju, kjer to zahteva načrt kakovosti.
Posvetujte se z našimi inženirji elektrotehnike še danes
Vzdrževanje in pregled prirobničnih navojnih vijakov s šestrobo glavo
Periodični pregled zrahljanja in korozije
Intervale pregledov je treba določiti glede na načrt vzdrževanja proizvajalca motorja, delovno okolje in posledice okvare spoja. Spoji z visokimi vibracijami ali visokimi temperaturami bodo morda zahtevali pogostejše preglede kot rahlo obremenjeni nosilci dodatne opreme.
Inšpekcija se mora osredotočiti na opazne dokaze, namesto da se zanaša le na vizualni pregled glave vijaka. Poiščite indikatorje gibanja, poškodovano prevleko, produkte korozije, sledi olja ali hladilne tekočine, vdolbino prirobnice, poškodbo navoja in spremembe v geometriji okoliških komponent.
Preverjanje navora na nameščenem vijaku ni vedno zanesljiva meritev preostale prednapetosti. Odlomni navor, prevladujoči navor, statično trenje in zgodovina zategovanja vijaka lahko vplivajo na odčitek. Ne popustite in ponovno zategnite sestavljenega spoja zgolj za "preverjanje navora", razen če to izrecno zahteva servisni postopek.
Odločitve o toplotnem raztezanju in ponovnem zategovanju
Ponavljajoče se segrevanje in ohlajanje lahko spremeni vpenjalno silo z diferencialno ekspanzijo, sprostitvijo tesnila, vdelavo in spremembami materiala. Vendar termični cikel ne pomeni samodejno, da je treba vsak vijak občasno priviti.
Ponovno zategovanje je treba izvesti le, če to določajo navodila proizvajalca motorja ali odobren inženirski postopek. Nekateri spoji zahtevajo postopen postopek zategovanja med začetnim sestavljanjem, medtem ko drugi uporabljajo metode navora in kota ali prepovedujejo ponovno zategovanje po delovanju.
| Inšpekcijska ugotovitev | Priporočen odgovor | Inženirski premislek |
|---|---|---|
| Vidna korozija ali okvara premaza | Ocenite preostali del in poškodbe premaza; zamenjajte, če so meje sprejemljivosti presežene | Globina korozije, okolje in trdnost pritrdilnih elementov |
| Poškodovana ali deformirana prirobnica | Zamenjajte pritrdilni element in preglejte spojno površino | Nosilni pritisk in poravnava spoja |
| Odstranjevanje navojev ali križno navijanje | Zamenjajte poškodovani pritrdilni element in popravite ali zamenjajte pripadajočo komponento, kot je določeno | Celovitost notranjega navoja in nosilnost |
| Puščanje olja ali hladilne tekočine v bližini spoja | Ugotovite pot puščanja in preglejte tesnilo, tesnilno površino in postopek prednapetja | Puščanje lahko izvira iz drugega vmesnika |
| Ponavljajoče se rahljanje | Raziščite zasnovo spoja, vibracije, prednapetost, trenje in način sestavljanja | Ne zanašajte se samo na večkratno zategovanje |
| Razpoka zaradi utrujenosti ali zlomljen vijak | Po potrebi odstranite spoj iz uporabe in izvedite analizo napak | Izvor razpoke, ciklična obremenitev, stanje materiala in koncentracija napetosti |
Nadzor zamenjave in sledljivost pritrdilnih elementov
Nadomestni šesterokotni navojni vijak s prirobnico se mora ujemati z odobreno specifikacijo glede premera, koraka, dolžine, dimenzij glave in prirobnice, razreda lastnosti, materiala, premaza in morebitnih posebnih mehanskih zahtev.
Vizualno podoben pritrdilni element se lahko razlikuje po trdnosti, toleranci navoja, geometriji prirobnice ali trenju. Zamenjava mora biti zato odobrena z nadzorom inženirskih sprememb in ne samo na podlagi nazivnih mer.
Za sledljivost proizvodnje in storitev morajo ekipe za nabavo in kakovost hraniti ustrezne evidence, vključno z:
- Odobrene risbe in popravki.
- Certifikati o materialih in mehanskih lastnostih, kjer je navedeno.
- Zapisi o toplotni obdelavi in prevleki, če so potrebni.
- Rezultati dimenzijskega pregleda in identifikacija serije.
- Veljavna poročila o preskusih korozije in zapisi o nadzoru procesa.
- Zgodovina neskladnosti, korektivnih ukrepov in zamenjav.
ISO 9001 zagotavlja okvir vodenja kakovosti, medtem ko IATF 16949 velja za sisteme vodenja kakovosti v avtomobilski dobavni verigi. Certifikat dobavitelja je treba preveriti glede na dejanski obseg in lokacijo; samo certificiranje ne dokazuje, da posamezen pritrdilni element izpolnjuje vse zahteve po risbi ali validaciji.
Pogosto zastavljena vprašanja
1. Kateri razred jekla je primeren za vijak s šestrobo glavo s prirobnico, ki se uporablja v motorju?
Pravilna stopnja je odvisna od obremenitve spoja, delovne temperature, vibracij, izpostavljenosti koroziji in materiala sestavnega dela. Na risbi navedite zahtevani material in razred lastnosti, nato pa potrdite mehanske lastnosti in združljivost premaza za predvidene pogoje delovanja.
2. Kako je treba določiti zatezni moment za vijak s prirobnico motorja?
Uporabite specifikacijo za montažo, ki jo je odobril proizvajalec motorja ali zgloba. Navor je odvisen od dimenzij vijakov, razreda lastnosti, trenja navojev in ležajev, mazanja, premaza in zasnove spoja. Vzpostavite okno navora z uporabo potrjenih inženirskih podatkov ali reprezentativnih preskusov sestavljanja, namesto da se zanašate samo na generično tabelo navora.
3. Katere informacije so potrebne za zahtevo po ponudbi OEM za šestrobi vijak s prirobnico?
Navedite dimenzionirano risbo ali datoteko CAD, velikost in korak navoja, razred materiala, razred lastnosti, zahteve glede premaza, delovne pogoje, letno povpraševanje, količino naročila, zahteve za inšpekcijo in destinacijo dostave. Razpoložljivost vzorca, MOQ in čas proizvodnje je treba potrditi glede na posebno zasnovo in pogoje naročila.
