Varljivi srebrni kontakti so električni kontaktni elementi, zasnovani za povezavo s prevodnim nosilcem z uporom, projekcijo, laserjem ali drugimi nadzorovanimi postopki varjenja. Izbira materiala mora uravnotežiti kontaktni upor, obločno erozijo, trdoto, električno prevodnost, obnašanje pri varjenju, združljivost nosilca in toplotno obremenitev, ki nastane med montažo in servisiranjem.Za releje, stikala, -odklopnike in avtomobilske kontaktne sklope kontaktne zlitine ni mogoče izbrati samo iz vsebnosti srebra. Varilni vmesnik in končna električna kontaktna površina opravljata različne funkcije in zato zahtevata ločeno oceno.
Kaj določa učinkovitost srebrnih kontaktnih konic?

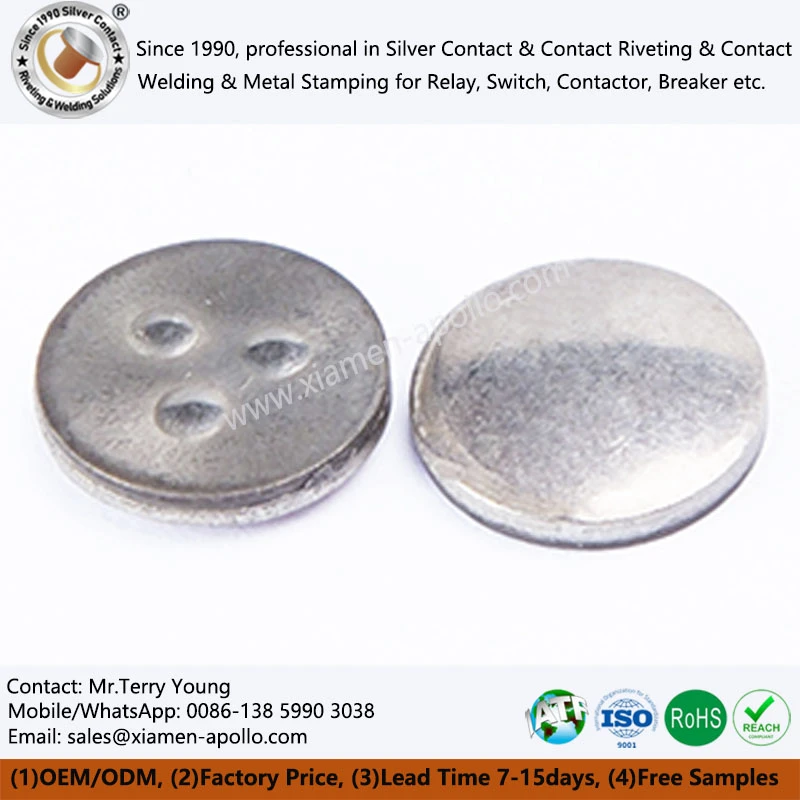

Srebrni kontaktni gumb je običajno sestavljen iz dveh funkcijskih območij:
Kontaktni material - zagotavlja električno preklopno površino.
Nosilni ali vzmetni material - zagotavlja mehansko podporo, prevodnost toka in potrebno kontaktno silo.

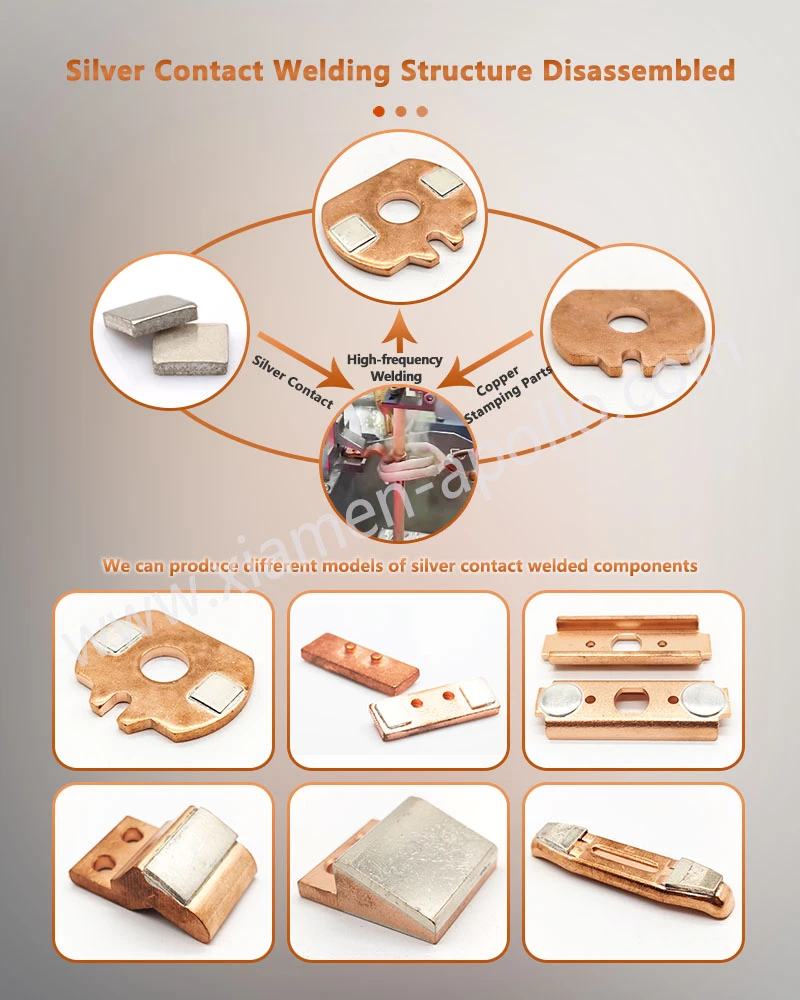

Postopek varjenja ustvari metalurško ali mehansko utrjeno povezavo med temi komponentami. Material za električno kontaktno konico mora torej izpolnjevati dve različni zahtevi: stabilno električno obnašanje na delovni površini in predvidljivo obnašanje spoja na zadnji strani.
Električna kontaktna površina
Kontaktna površina je izpostavljena:
- Kontaktni upor
- Preklopni tok
- Električni oblok
- Joule ogrevanje
- Mehanski vpliv
- Kontaktni odboj
- Oksidacija ali kontaminacija
- Prenos-materiala zaradi loka
Srebro in zlitine na osnovi srebra-se pogosto uporabljajo zaradi svoje visoke električne in toplotne prevodnosti. Dodatki zlitin so uvedeni, ko aplikacija zahteva višjo trdoto, večjo odpornost na varjenje, izboljšano odpornost proti obločni eroziji ali boljšo odpornost na prenos materiala.
Varilni vmesnik
Zadnja stran električnih kontaktnih gumbov mora biti združljiva z nosilcem in postopkom varjenja.
Tipični nosilni materiali vključujejo:
| Nosilni material | Tipično razmišljanje o pridružitvi |
|---|---|
| Baker | Visoka električna prevodnost; odvzem toplote lahko vpliva na zahteve glede varilnega toka |
| Bakrova zlitina | Mehanska trdnost je večja od čistega bakra; sestava zlitine vpliva na obnašanje zvara |
| Medenina | Zahteva validacijo postopka, ker se zlitine, ki vsebujejo cink, drugače odzivajo na toploto |
| Ponikljan baker | Stanje površine in debelina prevleke vplivata na električno in varjenje |
| Jeklo | Večji električni upor lahko koncentrira varilno toploto na vmesniku |
| Nikljeva zlitina | Uporablja se tam, kjer mehanske ali toplotne zahteve presegajo običajne bakrene nosilce |
Zlitina z okroglim srebrnim kontaktom, ki se električno dobro obnese, lahko vseeno proizvede nestabilen zvar, če tlak elektrode, varilni tok, trajanje impulza, stanje površine ali debelina nosilca niso primerni.
Posvetujte se z našimi inženirji elektrotehnike še danes
Izbira materiala okroglega srebrnega kontakta glede na električne in mehanske zahteve
Pravilen razred materiala je odvisen od dolžnosti preklopa in ne od univerzalne preference za visoko vsebnost srebra.
Čisto srebro
Čisto srebro zagotavlja zelo visoko električno in toplotno prevodnost ter nizko intrinzično električno upornost. Primeren je tam, kjer je prevodnost prevladujoča zahteva in preklopna naloga ne povzroča prekomerne obločne erozije ali varilne obremenitve.
Njegova omejitev je mehanska in-povezana zmogljivost. Čisto srebro je razmeroma mehko in je lahko dovzetno za deformacijo, prenos materiala in varilni kontakt v zahtevnih preklopnih pogojih.
Kontaktni materiali na osnovi -oksida srebra
Sistemi na osnovi -srebrovega oksida so običajno izbrani, ko preklapljanje povzroči večji električni oblok.
Primeri vključujejo:
- AgSnO₂
- AgNi
- AgZnO
- AgSnO₂In₂O₃
Struktura zlitine ali kompozita spremeni ravnovesje med električno prevodnostjo, trdoto, obločno erozijsko odpornostjo in odpornostjo na kontaktno varjenje.
Sistemi srebra-niklja
AgNi materiali se uporabljajo tam, kjer je potrebna izboljšana odpornost na električno erozijo in prenos materiala ob ohranjanju koristne električne prevodnosti.
Porazdelitev niklja v srebrovi matriki vpliva na obnašanje površine srebrnih kontaktnih točk električnih sponk med ponavljajočimi se preklapljanji. Ustrezna sestava je odvisna od trenutne ravni in načina preklopa.
Sistemi srebr-kositrovega oksida
AgSnO₂ se pogosto upošteva pri višjih stikalnih obremenitvah, ker lahko oksidna faza izboljša odpornost proti obločni eroziji in kontaktnemu varjenju v primerjavi s čistim srebrom.
Vendar pa višja vsebnost oksida na splošno spremeni električno prevodnost in proizvodno vedenje. Material je zato treba oceniti glede na dejansko preklopno obremenitev in ne izbrati izključno glede na nominalno vsebnost Ag.

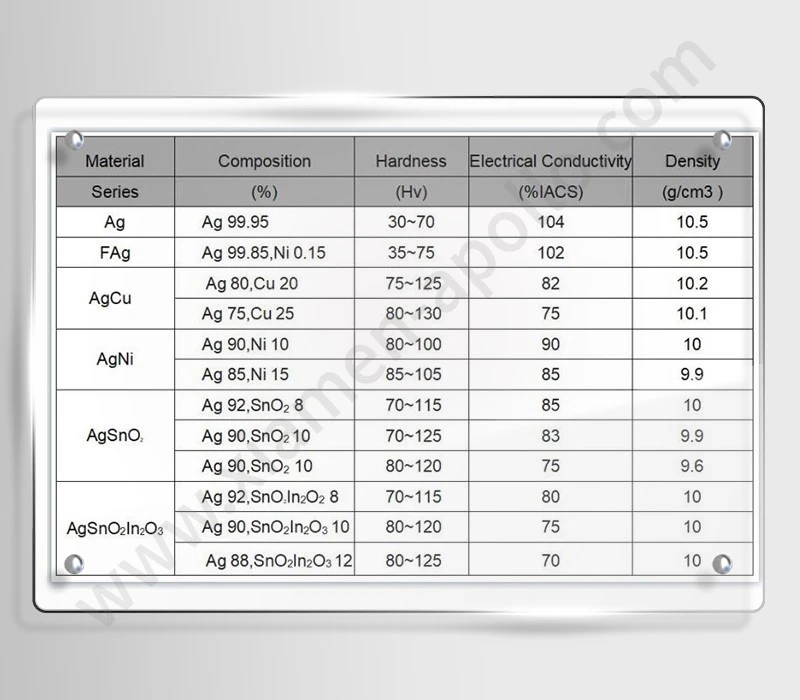

Primerjava okroglega srebrnega kontaktnega materiala
| Materialni sistem | Električna prevodnost | Odpornost obloka | Odpornost na kontaktno varjenje | Tipična smer uporabe |
|---|---|---|---|---|
| Pure Ag | Zelo visoko | Nižje | Nižje | Nizka do zmerna preklopna obremenitev |
| AgNi | visoko | Izboljšano | Izboljšano | Releji, stikala, krmilne naprave |
| AgSnO₂ | visoko | visoko | visoko | Višji preklopni tok in vklopne obremenitve |
| AgZnO | visoko | Izboljšano | Izboljšano | Preklapljanje aplikacij, ki zahtevajo kontaktno obnašanje na osnovi oksida |
| AgSnO₂‑In₂O₃ | visoko | visoko | visoko | Izbrane zahtevne preklopne aplikacije |
Zgornje vrednosti opisujejo težnje-izbire materiala in ne splošne ocene uspešnosti. Končna izbira zahteva validacijo v skladu z električno obremenitvijo in preklopnimi pogoji stranke.
Izbira varljivih srebrnih kontaktov za različne električne naprave
Elektromehanski releji
Srebrno spajkani električni kontakti delujejo v ponavljajočih se ciklih vklopa in prekinitve. Izbira materiala mora zajemati obremenitveni tok, preklopno frekvenco, ki jo poganja tuljava, vrsto obremenitve AC ali DC, kontaktno silo, odboj kontakta, trajanje obloka, ciljno življenjsko dobo cikla in tveganje kontaktnega varjenja. Zlitine AgNi in AgSnO₂ se priporočajo, ko preklopne obremenitve presežejo delovno mejo čistega srebra.
Nizkonapetostne stikalne naprave
Kompozitni varilni kontakti prenašajo večji tok in vzdržujejo večje toplotne obremenitve. Ocena na ravni sistema vključuje kratkotrajni tok, trajni tok, vklopni tok, prekinitveni tok, trajanje obloka, dvig temperature in mehansko vzdržljivost. Izbrani srebrni kontaktni material se mora ujemati s polnim preklopnim mehanizmom.
Odklopniki
Okrogli srebrni kontakti so potrebni za delovanje tako v običajnih delovnih stanjih kot v okvarah. Preverjanje materiala upošteva električno prevodnost, odpornost proti eroziji obloka, mehansko trdoto, lastnost proti varjenju in toplotno stabilnost. Končni načrti morajo izpolnjevati ustrezne industrijske standarde in delovne pogoje, ki jih je potrdil proizvajalec.

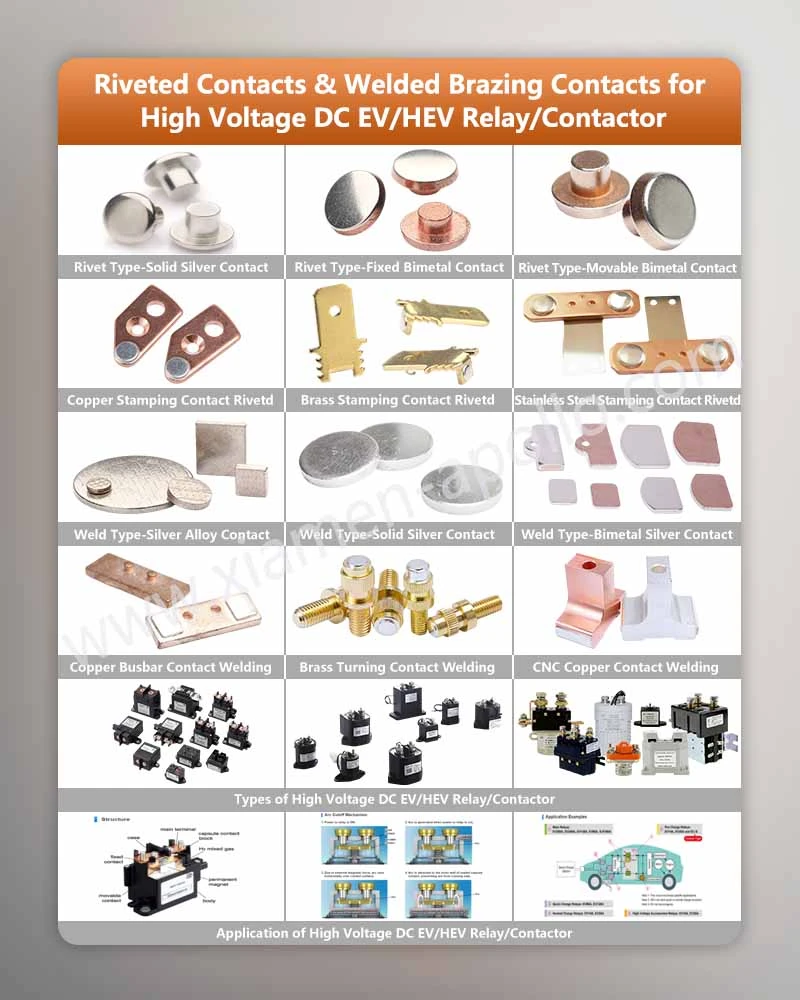

Avtomobilske in EV aplikacije
Avtomobilski releji in preklopne komponente HVDC postavljajo dodatne zahteve za materiale Silver Contact Tips zaradi temeljnih razlik med obloki DC in AC. Ključni parametri za vrednotenje so enosmerna napetost, trajni tok, zagonski tok, prekinitveni tok, kontaktna reža, preklopna frekvenca, toplotno okolje in zaprto ali s plinom nadzorovano delovno ozračje. Izbira materiala za kontaktorje HVDC mora potekati skupaj s strukturo za dušenje obloka in celotno postavitvijo kontaktorja.
Pogosta vprašanja o kontaktu za kompozitno varjenje
Kateri material je najboljši za srebrne kontaktne gumbe?
Univerzalne ocene ni. Pure Ag, AgNi in AgSnO₂ obravnavajo različne preklopne pogoje. Pravilna izbira je odvisna od toka, napetosti, delovanja AC/DC, energije obloka, kontaktne sile, življenjske dobe in nosilnega materiala.
Kako se preverja kakovost zvarov srebrnih kontaktov?
Kakovost zvarov je mogoče preveriti z dimenzijskim pregledom, preskusom električnega upora, vlečnim ali strižnim preskusom in metalografskim pregledom. Merila sprejemljivosti je treba opredeliti glede na mehanske in električne zahteve kontaktnega sklopa.
Katere informacije je treba zagotoviti, ko zahtevate nasvete za električne kontakte?
Navedite kontaktno risbo, materialne zahteve, nosilni material, mere, varilno metodo, nazivno napetost/tok, preklopne pogoje, zahtevano življenjsko dobo cikla, tolerance in veljavne zahteve skladnosti. Proizvodni vzorec je uporaben tudi za validacijo procesa.
