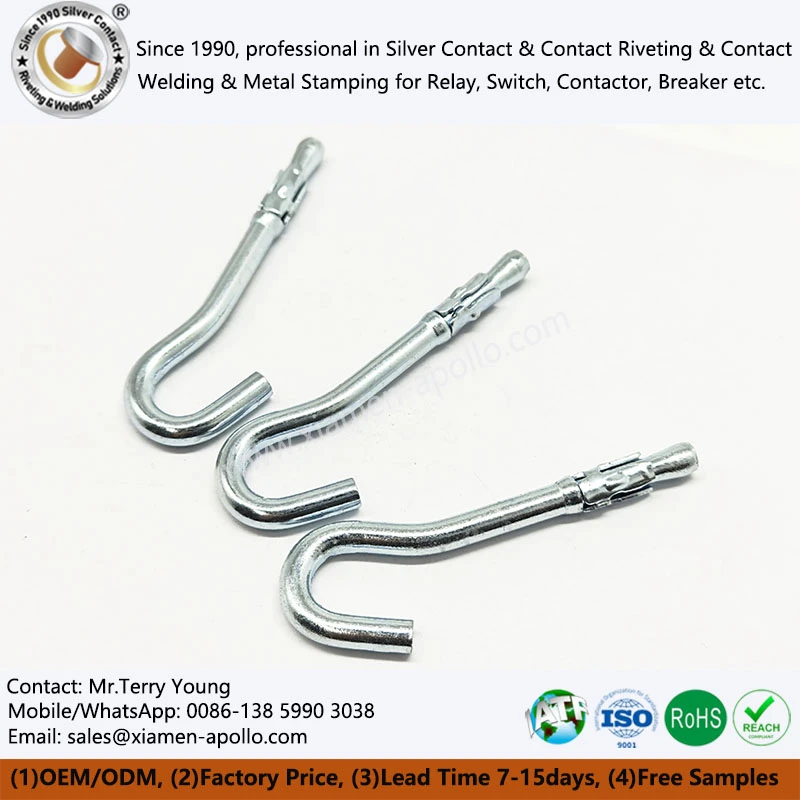

Tipično kaveljsko sidro s skoznjim vijakom je sestavljeno iz vijaka z navojem ali kaveljskega vijaka, razteznega tulca in zagozde ali razteznega sklopa. Odvisno od posebne zasnove so lahko del celotnega sklopa tudi podložke in matice.
Ko je pritrdilni element zategnjen, pride do aksialnega relativnega gibanja med sornikom in ekspanzijskim sklopom, zaradi česar se ekspanzijski tulec razširi navzven in pritisne ob stene izvrtane luknje. Nastali radialni tlak ustvari mehansko zaporo in torni oprijem med ekspanzijskim sklopom in osnovnim materialom.
Pot prenosa bremena je mogoče poenostaviti na naslednji način:
Zunanja obremenitev → Kavelj/sornik → Navojna povezava → Razširitveni sklop → Osnovni material
Posledično vsak vmesnik vzdolž poti obremenitve zahteva pozornost. Tudi če je sam zapah izdelan iz -nerjavečega jekla visoke trdnosti, težav, kot so nezadostna globina vgradnje, prevelike vrtalne luknje, razpoke v betonu, neustrezna trdnost zidu ali nepopolna širitev, ni mogoče nadomestiti preprosto s povečanjem trdnosti materiala zapaha.
Specifikacije materiala in klasifikacijska matrika sornika s kavljem
Izbira materiala neposredno narekuje življenjsko dobo delovanja in odpornost pritrdilnega elementa proti koroziji. Standardne industrijske aplikacije zahtevajo strogo skladnost zlitin.
| Razvrstitev pritrdilnih elementov | Primarna materialna sestava | Mehanska in korozijska zmogljivost | Tipična industrijska uporaba |
|---|---|---|---|
| Standardni razred | Ogljikovo jeklo (Q235 / C1015) s pocinkano prevleko (več kot ali enako 8 μm) | Natezna trdnost večja ali enaka 400MPa, meja tečenja večja ali enaka 240MPa | Vzmetenje HVAC v zaprtih prostorih, nosilci za kabelske police za-suho okolje |
| Stopnja-odpornosti proti koroziji | Avstenitno nerjaveče jeklo (AISI 304 / A2-70) | Ekvivalentno število odpornosti proti luknjam (PREN) Večje ali enako 18, visoka odpornost proti oksidaciji | Naprave za čiščenje vode, obalne arhitekturne instalacije |
| Visoka-razred zmogljivosti | Avstenitno nerjaveče jeklo (AISI 316 / A4-80) | Povečana vsebnost molibdena, vrhunska odpornost na kloride in kisline | Morsko okolje, obrati za kemično predelavo, območja visoke-vlažnosti |
Konfiguracije se razlikujejo glede na geometrijo glave, da se prilagodijo usmerjenim vektorjem obremenitve, vključno s sidrnim kavljem z ekspanzijsko pušo, zaprtimi-obroči z zankami in-težkimi kovanimi tovornimi kavlji.
Parametri tehnične namestitve in protokol pritrditve kljuke za razširitev tulca
Doseganje nazivne končne nosilnosti je odvisno od natančnega upoštevanja specifikacij pred-vrtanja in navora, ki jih urejajo standardni mehanski protokoli za pritrjevanje.
- Natančnost premera vrtalne luknje:Premeri lukenj se morajo natančno ujemati z nominalno velikostjo sidra za raztezno kavelj za betonsko steno (toleranca +0.15 mm / - 0,10 mm) z uporabo svedrov s karbidnimi konicami, skladnih s standardoma ANSI B212.15 / ISO 5468. Prevelike luknje zmanjšajo oprijem zaradi trenja do 40 %.
- Priprava podlage:Splakovanje s stisnjenim zrakom in čiščenje z najlonsko krtačo mora pred vstavljanjem odstraniti ves betonski prah in ostanke iz luknje za osnovni material.
- Uporaba navora:Za doseganje priporočenih vrednosti navora privijanja je treba uporabiti kalibrirane momentne ključe. Premaj-napenjanje preprečuje popolno razširitev tulca; prekomerno-pritezanje tvega odstranitev navojev ali odpoved strižnih vijakov.
- Globina vgradnje: Minimum effective embedment depth (>50 mm za standardne različice M8/M10) je treba vzdrževati pod betonsko površino, mimo ne-strukturnega ometa ali slojev estriha.
Posvetujte se z našimi inženirji elektrotehnike še danes
Vzdrževanje, pregled in upravljanje življenjskega cikla razteznega stenskega kaveljskega vijaka
Rutinski ne-destruktivni pregled zagotavlja strukturno varnost in kontinuiteto delovanja pri dolgotrajnih-industrijskih uvedbah.
- Vizualna revizija površine:Pol{0}}letno preglejte izpostavljena stebla kavljev in navojne dele, da ugotovite morebitne razpoke zaradi napetosti, lokalizirane luknjice ali degradacijo prevleke.
- Preverjanje navora:Uporabite testiranje dinamičnega navora na podlagi naključnega vzorčenja (najmanj 10 % celotne nameščene populacije na cono), da potrdite ohranitev vpenjalne sile.
- Protokol takojšnje sanacije:Takoj zamenjajte kakršno koli sidrno kljuko z ekspanzijsko pušo, ki kaže deformacijo navoja, lomljenje betona stene ali izgubo preseka, ki presega 10 % nazivnega premera, z uporabo prevelikih nadomestnih sider ali vrtanja za premestitev.
Pogosto zastavljena vprašanja
Q: Kakšen je standardni dobavni rok za množična naročila-razširitvenega sidra z kaveljskim koncem dimenzij?
A: Standardna proizvodnja se odpremi v 10 do 15 delovnih dneh od odobritve risbe.
Q: Ali so poročila o preskusu materiala (MTR) in potrdila o skladnosti RoHS/REACH priložena pošiljkam?
A: ja Vsaka proizvodna serija je podvržena strogemu preverjanju materiala s spektrometrom, pri čemer so pred odpremo vključeni certifikati o preskusu 3,1 ml in celotno dokumentacijo o sledljivosti serije.
Q: Kakšna je najmanjša količina naročila (MOQ) za ne-standardne konfiguracije J-razteznega sidra s kavljem?
A:Standardna MOQ za dolžine navojev po meri- ali specializirane geometrije kavljev se začne pri 1000 enotah, ki jih je mogoče prilagoditi glede na razpoložljivost surovin in zahteve glede nastavitve orodja.
